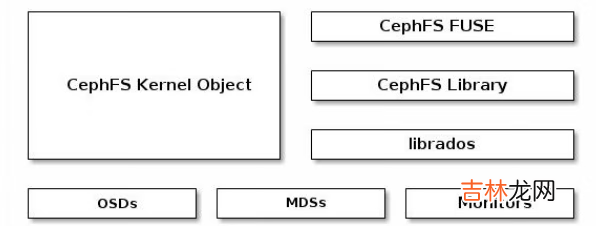

Ceph文件系统

文章插图
不同于传统文件系统的地方是， CephFS MDS在设计的初衷之一即高度可扩展的能力，其实现机制中，数据由客户端以分布式方式通过多路OSD直接存储于RADOS系统，而元数据则由MDS组织管理后仍然存储于RADOS系统之上； MDS仅是实现了分布式文件系统的控制平面，数据和元数据的存取依然由RADOS负责；CephFS依赖于独立运行的守护进程ceph-mds向客户端提供服务；

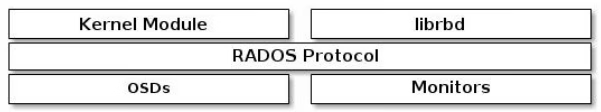

Ceph块设备

文章插图
存储领域中， “块（block）”是进行数据存取的主要形式，块设备也于是成为了主流的设备形式，因此， RBD虚拟块设备也就成了Ceph之上广为人知及非常受欢迎的访问接口；RBD的服务接口无须依赖于特定的守护进程，只要客户端主机有对应内核模块librbd ，就可以通过ceph RBD 接口使用；

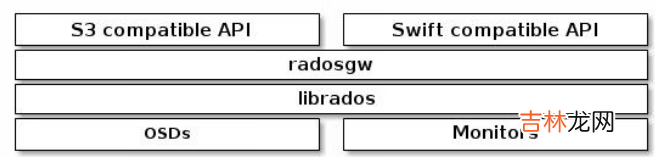

Ceph对象网关

文章插图
Ceph对象网关是一个建立在librados之上的对象存储接口为应用程序提供的Ceph存储集群的RESTful网关。Ceph对象存储支持两个接口s3和Swift；Ceph对象存储使用Ceph对象网关守护进程(radosgw) ，它是一个HTTP服务器，用于与Ceph存储集群交互；RGW依赖于在RADOS集群基础上独立运行的守护进程（ceph-radosgw）基于http或https协议提供相关的API服务，不过，通常仅在需要以REST对象形式存取数据时才部署RGW；

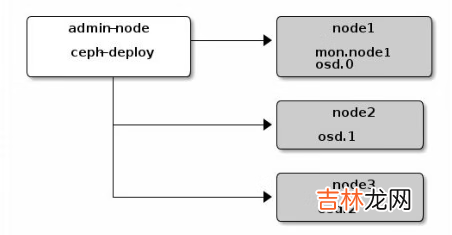

管理节点（admin host）

文章插图
Ceph的常用管理接口是一组命令行工具程序，例如rados、ceph、rbd等命令，管理员可以从某个特定的MON节点执行管理操作，但也有人更倾向于使用专用的管理节点；事实上，专用的管理节点有助于在Ceph相关的程序升级或硬件维护期间为管理员提供一个完整的、独立的并隔离于存储集群之外的操作环境，从而避免因重启或意外中断而导致维护操作异常中断；
存储池、PG（Placement Group）和OSD（Object Store Device）之间的关系

文章插图
提示：存储在Ceph存储系统之上的数据，都会先由Ceph将对应数据切分等额大小的对象数据，然后将这些数据存储到对应的存储池中；存储池主要作用是向外界展示集群的逻辑分区；对于每个存储池，我们可以定义一组规则，比如每个对象数据需要有多少个副本存在；PG是Placement Group的缩写，归置组；它是一个虚拟的概念，主要作用是用于将对象数据映射到osd上而存在的，对象数据具体通过那个pg存放在那个osd上，这个是根据ceph的crush算法动态映射的；我们可以理解为根据存储池中PG的数量，结合一致性hash将对象数据动态映射至PG上，然后PG根据osd数量结合一致性hash动态映射到不同的磁盘上；我们在创建存储池的时候就必须指定一定数量的PG；如上图所示，我们将数据存储到存储池B中，那么对应数据就会根据存储池B中的规则进行存储，即3个副本；在存储池B中只有2个归置组，两个归置组分别对应了不同的OSD；如果将数据存储到PG3上，那么对应数据就会在osd2\6\7分别存储一份以做备份；如果将数据存储到PG4上，这对应数据就会被分发到osd3\4\9上进行存储；
