Istio Ambient Mesh七层服务治理图文详解( 二 ) _生活百科

文章插图

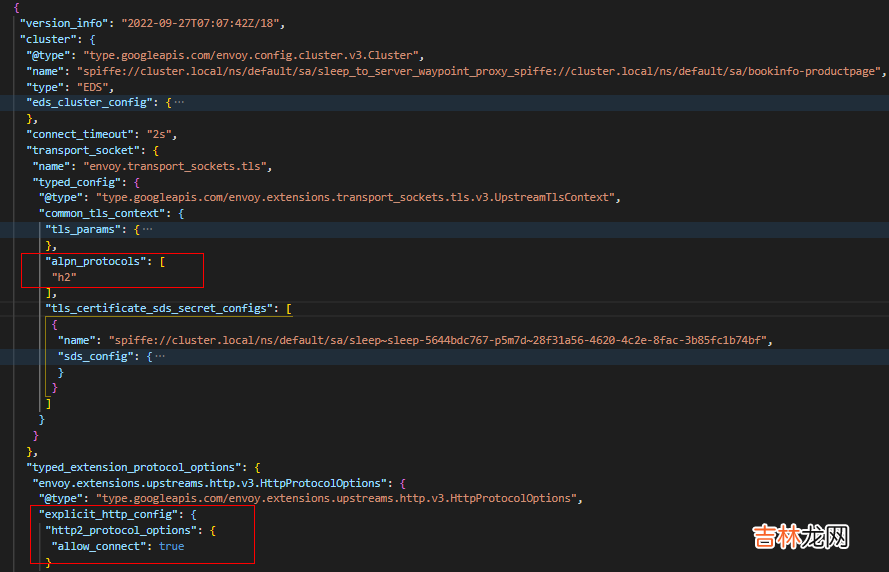

Sleep到Productpage的Cluster

文章插图

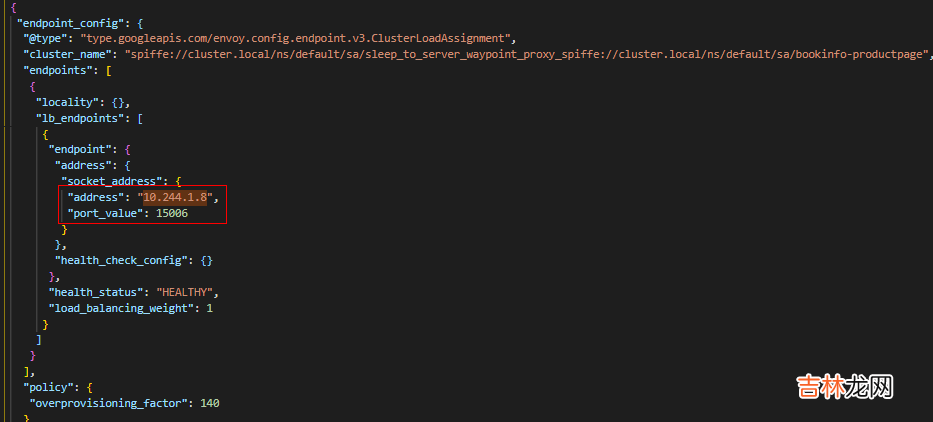

Sleep到Productpage的Endpoint

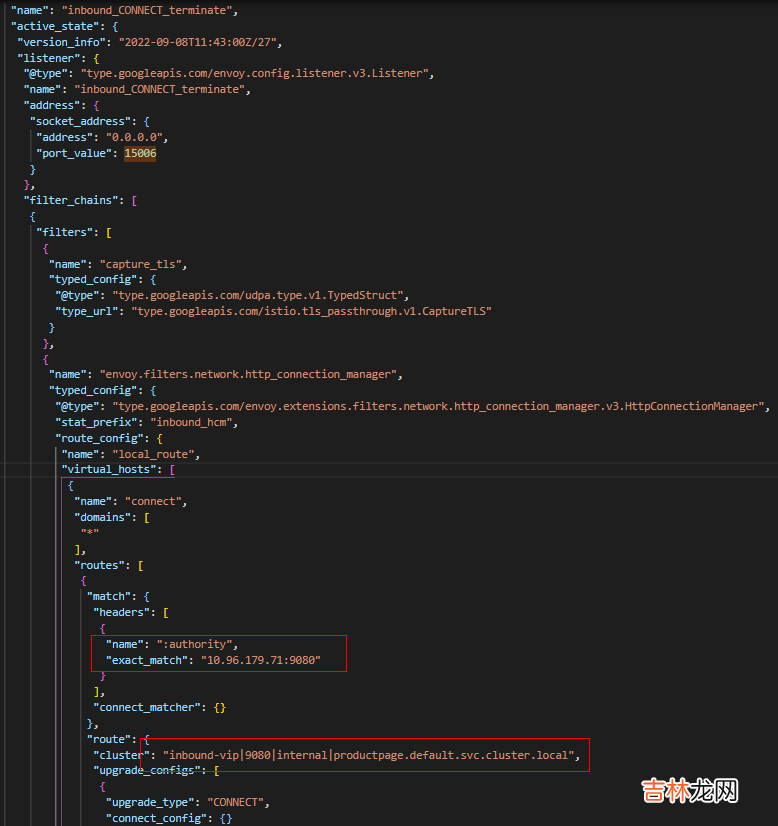

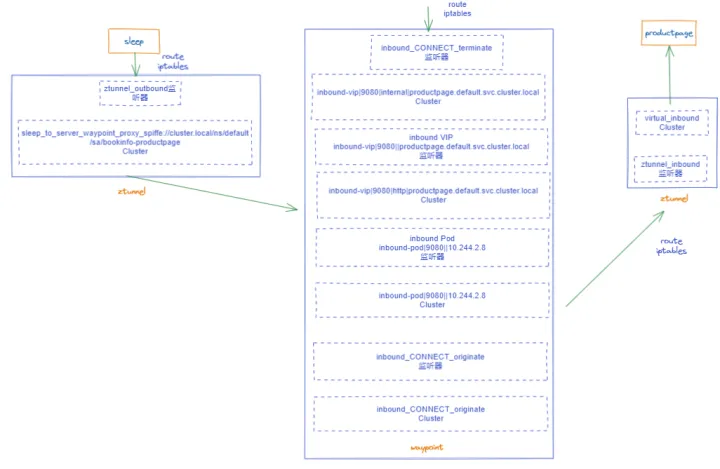

Waypoint转发（1）Waypoint首先通过”inbound_CONNECT_terminate”监听器接收Sleep访问Productpage的请求。此监听器上面配置有DownstreamTlsContext，其负责对下游请求进行TLS终止。另外此监听器只有一个FilterChain，包含用于处理HTTP请求的HTTP Connection Manager过滤器。它的核心思想是通过匹配Authority（10.96.179.71:9080，也是原始目的地址）以及CONNECT请求方法进行路由，匹配成功后，选择”inbound-vip|9080|internal|productpage.default.svc.cluster.local” 的 Cluster进行处理。

文章插图
inbound_CONNECT_terminate监听器

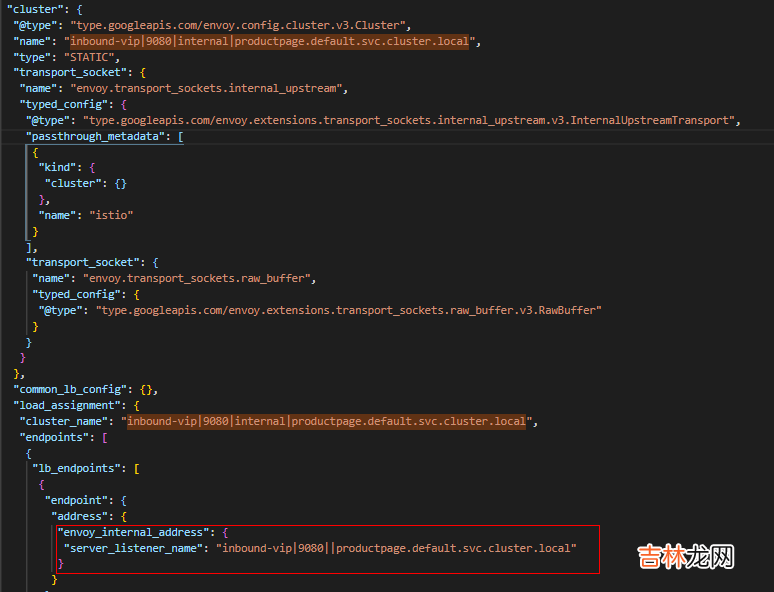

（2）”inbound-vip|9080|internal|productpage.default.svc.cluster.local” Cluster是一个内部静态类型Cluster，其主要是将流量递交给内部VIP监听器”inbound-vip|9080||productpage.default.svc.cluster.local”，不做其他额外的处理。

文章插图
Internal productpage cluster

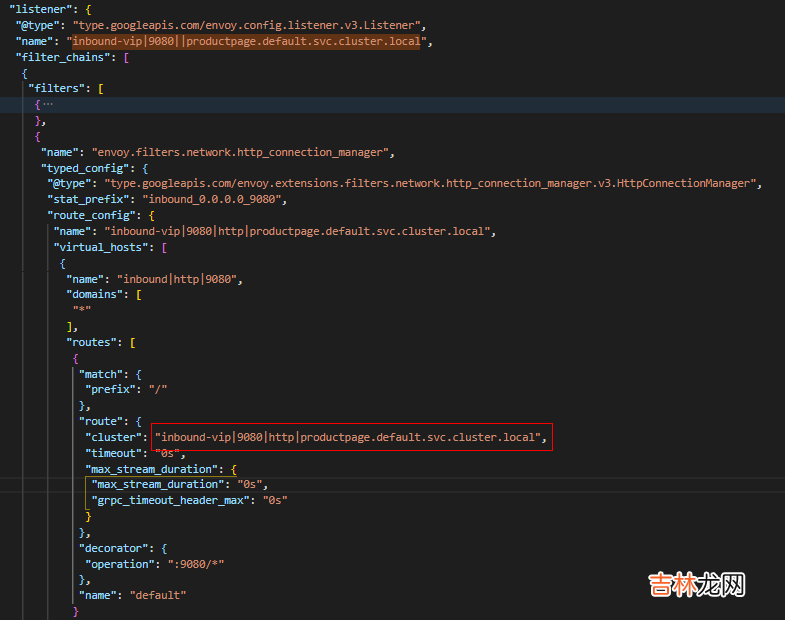

（3）Vip监听器非常重要，一些服务治理策略，比如VirtualService设置的路由策略都在此监听器中加载，这里我们没有配置任何的策略，因此它主要是通过"inbound-vip|9080|http|productpage.default.svc.cluster.local" Cluster进行负载均衡，将将流量转发到Pod监听器处理。

文章插图
Inbound-vip监听器

文章插图

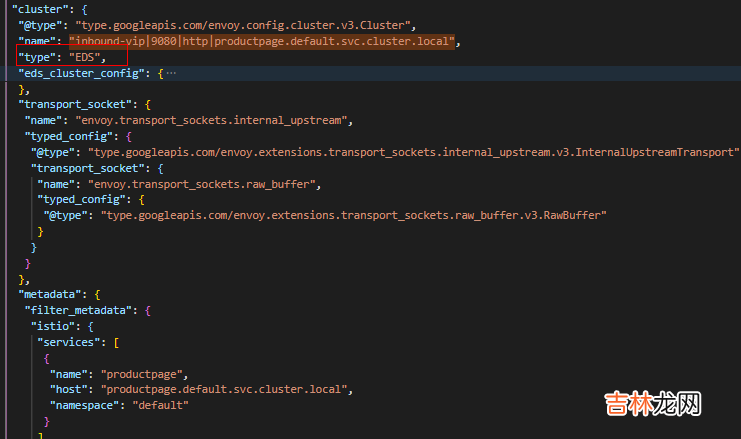

Inbound vip cluster

文章插图

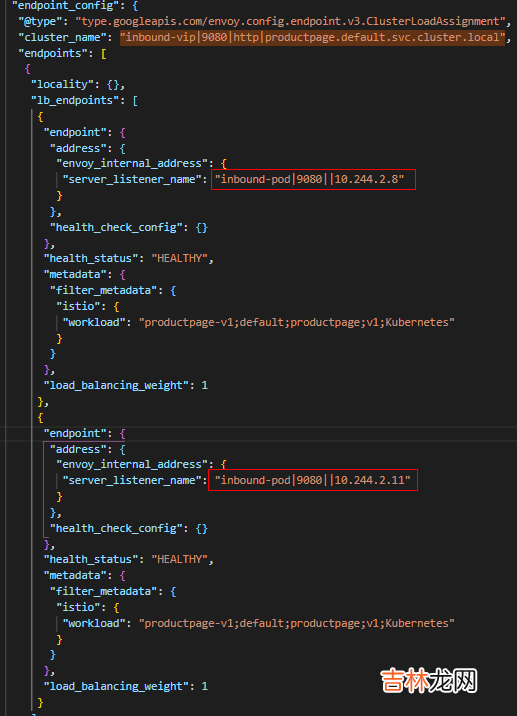

Inbound endpoint

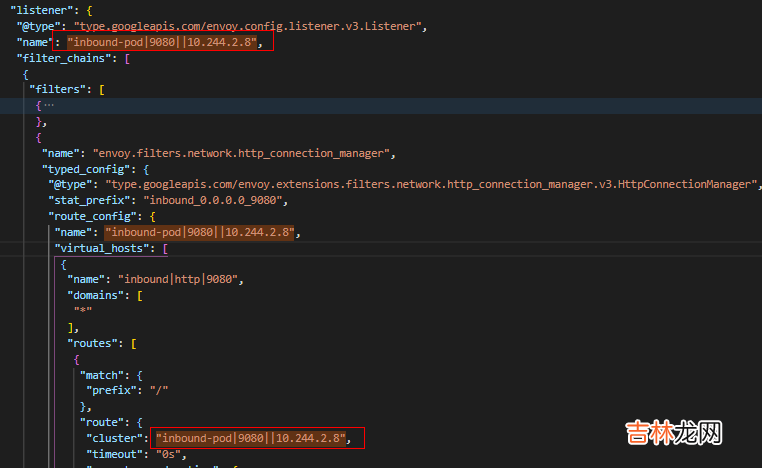

（4）Pod 监听器上会配置服务相关的策略，包括认证、鉴权、Telemetry等策略。这里我们并没有设置任何的流量治理策略，因此Pod监听器比较简单，没有复杂的过滤器。
在本例中，我们启动了两个Productpage服务实例，假设经过"inbound-vip|9080|http|productpage.default.svc.cluster.local" Cluster负载均衡后，流量被转发到10.244.2.8这个Pod监听器。那么流量进而被关联的"inbound-pod|9080||10.244.2.8" Cluster接管。

文章插图
Inbound-pod监听器

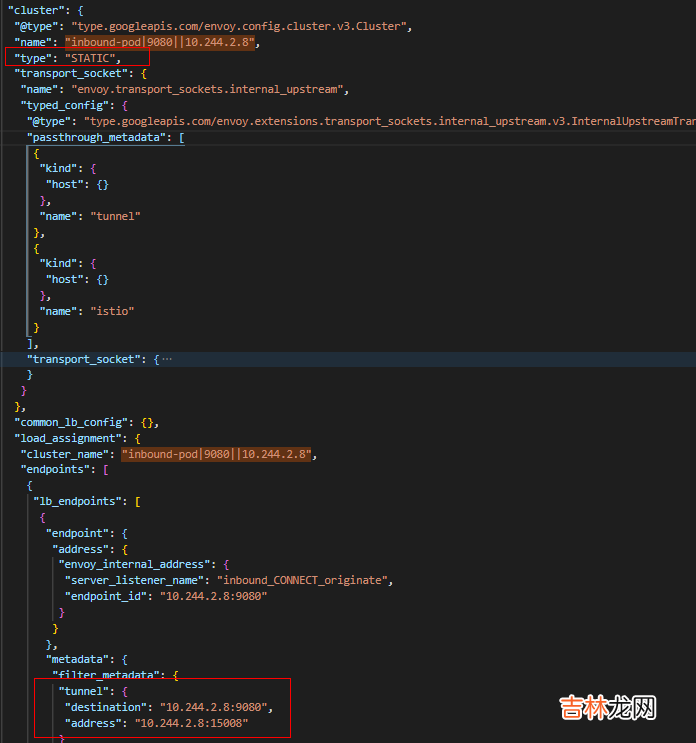

（5）"inbound-pod|9080||10.244.2.8" 是一个静态的Cluster，其主要设置建立CONNECT 相关的metadata，然后将流量转发给” inbound_CONNECT_originate”监听器

文章插图
Inbound pod cluster

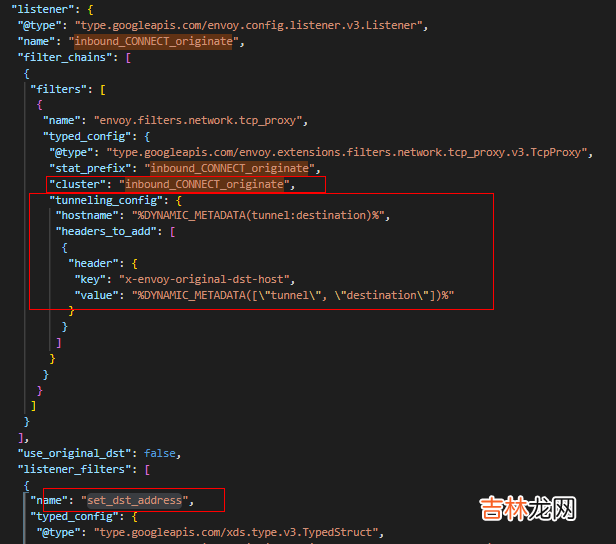

（6）”inbound_CONNECT_originate”监听器是waypoint处理流程中的最后一个过滤器，它会通过HTTP Connect方法告诉目标ztunnel建立到"%DYNAMIC_METADATA(tunnel:destination)%的隧道，这里CONNECT地址即10.244.2.8:9080 。并且通过“set_dst_address”将数据包的目的地址设置为10.244.2.8:15008 。

文章插图
Inbound connect originate监听器

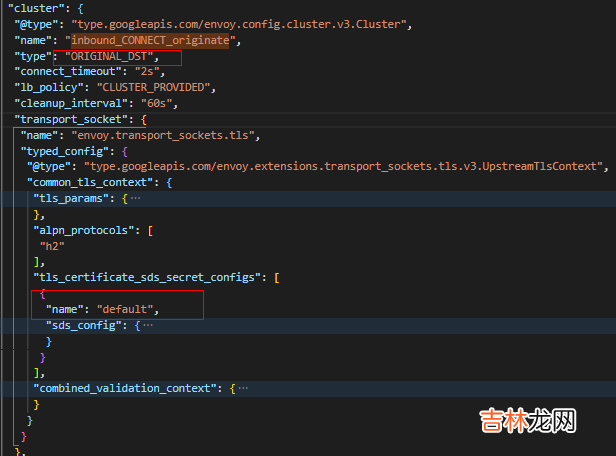

（7）” inbound_CONNECT_originate” Cluster为ORIGINAL_DST类型，并且设置有TLS Context 。因此最后经过TLS加密后，数据包最终被发往10.244.2.8:15008 。

文章插图
Inbound connect originate Cluster
Productpage接收流量处理Productpage接收测七层的流量处理与四层处理完全相同，请参考https://bbs.huaweicloud.com/blogs/375712
Ambient Mesh七层流量治理小结
