2、CAD矩形的快捷键是什么CAD中矩形的绘制非常的使用，那么怎么画矩形 ， 操作方法如下 。
1、首先在打开的cad软件中，输入命令REC并空格 。
2、指定第一个角点即矩形左上角点，鼠标左键点击一下确定角点 。
3、指定另一个角点即矩形右下角点，鼠标左键点击一下确定角点 。
4、确定矩形右下角点，矩形完成绘图 。
5、最后选中矩形，通过调整控制接点可改变矩形形状和大小 。
cad矩形快捷键命令 cad矩形快捷键怎么快速绘图,cad矩形快捷方式

文章插图
文章插图
3、cad中的快捷键常用的cad绘图命令快捷键有PO画点，L画直线 ， XL画射线 ， PL画多段线等 。常用的cad修改命令快捷键有复制CO，镜像MI，阵列AR，偏移O，旋转RO等 。

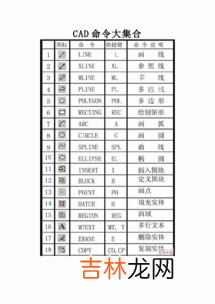

常用的CAD快捷键
扩展资料：
常用的cad绘图命令快捷键有：PO画点 ， L画直线，XL画射线 ， PL画多段线，ML可以画多线;REC画矩形，C画圆，A画圆弧，DO画圆环，EL画椭圆;B定义块，I插入块，M文本，MT多行文本等等 。
常用的cad修改命令快捷键有：复制CO，镜像MI，阵列AR，偏移O，旋转RO，移动M，删除E，分解X，修剪TR，延伸EX，拉伸S;直线拉长LEN，比例缩放SC，打断BR，倒角CHA，倒圆角F等等 。
常用的cad对象特征快捷键有：属性匹配MA，文字样式ST，设置颜色COL ， 图层操作LA ， 线形LT，线形比例LTS，线宽LW，图形单位UN，属性定义ATT;对齐AL，打开cad设置OP，捕捉栅格SN等等 。
在CAD软件操作中，为方便使用者，利用快捷键代替鼠标 。
可以利用键盘快捷键发出命令，完成绘图，修改，保存等操作 。
这些命令键就是CAD快捷键 。那么cad命令有哪些?下面为大家介绍常用CAD命令、快捷键和命令说明大全，赶紧看看吧!acad.pgp文件的第二部分定义了命令别名 。
使用记事本或任何以ASCII格式保存文件的文本编辑器 ， 用户可以编辑acad.pgp以更改现有别名或添加新的别名 。要打开PGP文件，请在“工具”菜单上，单击“自定义”“编辑自定义文件”“程序员数”(acad.pgp) 。
此文件还可以用分号(;)引入说明文字快捷键就是指命令的别名 。另外express实用工具的aliasedit命令可修改pgp文件所谓的快捷命令，是AutoCAD为了提高绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去记忆众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿 。
所有定义的快捷命令都保存在ACAD.PGP文件中(ACAD.PHP存放在系统盘下的autodesk文件夹SUPPORT子目录下，快捷操作，直接选取菜单：工具-自定义-编辑自定义文件-程序参数pgp,修改后保存，命令行输入reinit重新加载即可！[1])，我们可以通过修改该文件的内容来定义自己常用的快捷命令 。
cad矩形快捷键命令 cad矩形快捷键怎么快速绘图,cad矩形快捷方式

文章插图
文章插图

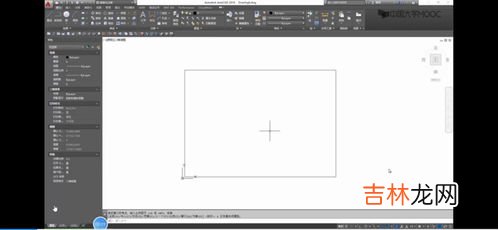

4、在cad中画矩形的方法步骤图解CAD是应用最广泛的计算机辅助设计软件，学会cad矩形怎么画是最基本的，所谓博观而约取,厚积而薄发 。下面我有两种方法来教大家cad画矩形方法 。希望对你有帮助！
cad中矩形的画法一
1 可以使用cad矩形快捷键REC，或者直接在cad工具栏中选择矩形工具 。
cad中矩形的画法步骤图1
2 在cad窗口中单击指定第一个矩形角点，然后点击选择第二个角点，cad矩形就画好了 。
cad中矩形的画法步骤图2
【cad矩形快捷键命令 cad矩形快捷键怎么快速绘图,cad矩形快捷方式】
