6.另外，还必须根据平面图、立面图、剖面图等中的索引符号 ， 详细阅读所指的大样图或节点图，做到粗细结合 ， 大小交圈 。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果 。

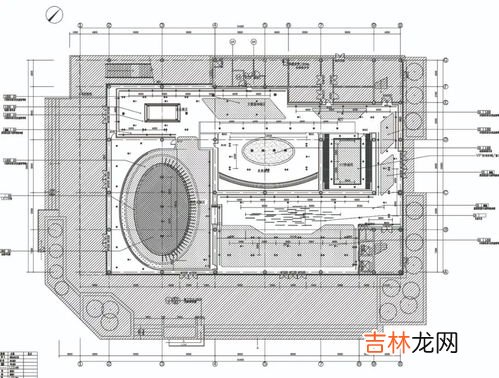

文章插图
文章插图
5、如何看施工图纸以建筑施工平面图为例：
1．建筑平面图的表现
用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后，移去上面部分，对剩下部分向H面做正投影，所得的水平剖面图 ， 称之为建筑平面图 。
平面图表示新建房屋的平面形状、房间大小、功能布局、墙柱选用的材料、截面形状和尺寸、门窗的类型及位置等 。
2．建筑平面图的图示方法
通常情况下，房屋有几层就应画几个平面图，并且在图的下方注明相应的图名，如底层平面图 ， 二层平面图，顶层平面图及屋顶平面图 。
若建筑物的各楼层平面布置相同，则可用两个平面图表达，即只画底层平面图和楼层平面图 。这时，楼层平面图代表了中间各层相同的平面，所以，也称中间层或标准层平面图 。
因建筑平面图是水平剖面图，因此在绘图时，应当按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b） ， 门的开启方向线可以用中粗实线（0.5b）或细实线（0.25b） ， 窗的轮廓线以及其他可见轮廓和尺寸线等均用细实线（0.25b）表示 。
建筑平面图常用的比例是1:50、1:100、1:150，而实际工程中使用1:100最多 。在建筑施工图中，比例不大于1:50的图样，可不画材料图例和墙柱面抹灰线，为有效加以区分，墙、柱体画出轮廓后，在描图纸上砖砌体断面用红铅笔涂红，而钢筋混凝土则是用涂黑的方法表示 ， 晒出蓝图后分别变为浅蓝和深蓝色，即可识别其材料 。
3．建筑平面图的图示内容
1）表示墙、柱、内外门窗位置及编号，房间的名称、轴线编号 。
2）注出室内外各项尺寸及室内楼地面的标高 。
3）表示楼梯的位置及楼梯上下行方向 。
4）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸 。
5）画出室内设备，如卫生器具、水池、橱柜、隔断及重要设备的位置、形状 。
6）表示地下室布局、墙上留洞、高窗等位置、尺寸 。
7）画出剖面图的剖切符号及编号（在底层平面图上画出，其他平面图上省略不画） 。
8）标注详图索引符号 。
9）在底层平面图上画出指北针 。
10）屋顶平面图一般有：屋顶檐口、檐沟、屋面坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等 。
扩展资料：
节点详图
1. 墙身详图
墙身详图实际是在建筑剖面图上从上至下连续放大的节点详图 。通常多取建筑物的外墙部位，以便于完整、清楚地表达房屋的屋面、楼层、地面和檐口构造 ， 楼板与墙面的连接、门窗顶、窗台和勒脚、散水等处构造的情况，所以墙身详图实际上是建筑剖面图的局部放大图 。
多层房屋中，若各层的构造情况一样时 ， 可以只画底层、顶层、中间层来表示 。往往在窗洞中间处用折断线断开，通过剖面图直接索引出 。有时也可不画整个墙身的详图，而是把各个节点详图分别单独绘制，这时的各个节点详图应当按顺序依次排在同一张图上，以便读图 。
