虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
扩展资料：
注意事项
1、如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机；如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
2、同时都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。

文章插图
文章插图

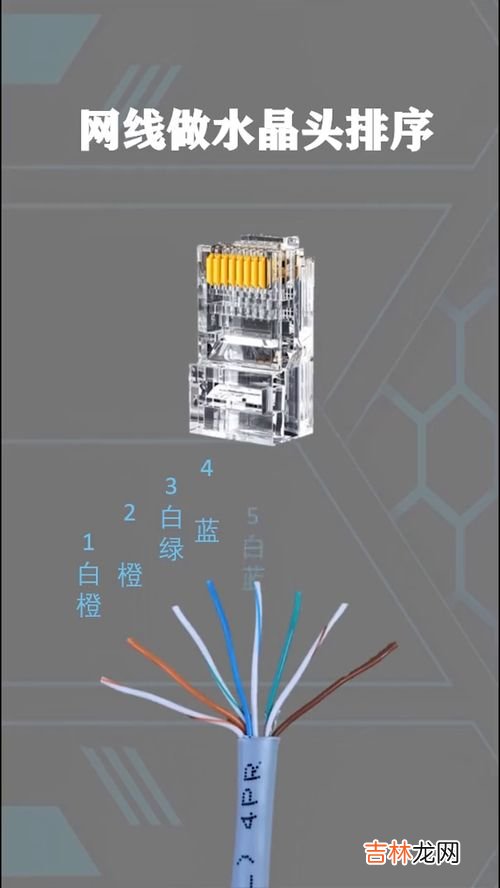

4、网线水晶头接法顺序图网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。交叉线的做法是：一头采用568A标准，一头采用568B标准。平行(直通)线的做法是：两头同为568A标准或568B标准。https：//copyright.bdstatic.com/vcg/creative/41113ee5a52e58465d27a872a397e120.jpg
1-3、2-6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：
网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
100M接法：这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
网线水晶头的颜色顺序是按照标准进行排序的，标准的线序TIAEIA568B和TIAEIA568A 。
网线水晶头一般有两种接法，一种是直连互联法，一种是交叉互联法。其中交叉线的连接方法是：一头采用568A标准，一头采用568B标准。而平行（直通）线的做法则是，网线两头同采用568A标准或568B标准。

文章插图
文章插图
5、网线水晶头的正确接法网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
交叉线的接法是：一头采用568A标准，一头采用568B标准。
平行直通线的接法是：两头同为568A标准或568B标准。
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
注意事项
1、如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机；如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
2、同时都接一样是可以的，因为一般网线用的只有1、2、3、6，其他就算没接通一样都是可以用的。
【网线水晶头接法是什么,网线水晶头的接线方法】有以下具体步骤：
先准备好用品，水晶头两个、切线工具、网线、测线器。
把网线伸入切线工具一小段，大约两三公分，把网线外面的皮用切线工具去掉，然后把线摆平捋直。
