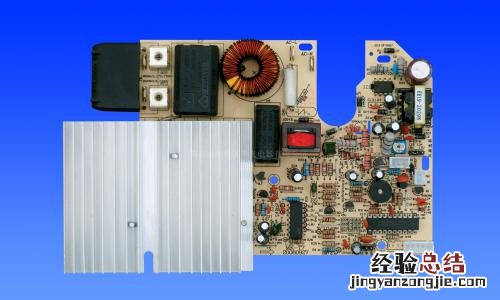

电磁炉继电器的接线盘是电磁炉中重要的组成部分之一 ， 它起到控制和保护的作用 。下面将详细介绍电磁炉继电器的接线盘接线方法 。
【电磁炉继电器怎么接线盘】1. 准备工作：在接线前，首先要确保电源已经断开，以确保安全操作 。然后准备好所需的工具和材料，包括螺丝刀、电线剥皮钳等 。
2. 接线步骤： a. 确定接线端子：电磁炉继电器的接线端子通常有三个，分别是主接触端子、辅助接触端子和线圈端子 。根据电磁炉的电路图，找到相应的端子 。b. 连接主接触端子：将电源线的一端连接到主接触端子上 。通常，主接触端子的标记会有一个L字母和一个N字母，分别代表火线（Live）和零线（Neutral） 。将火线连接到L端子上，将零线连接到N端子上 。c. 连接辅助接触端子：接下来，将辅助接触端子与电磁炉的其他元件连接起来 。辅助接触端子一般有两个，一个是COM（公共端），一个常开触点NO（常开触点） 。将COM端子连接到电磁炉的地线上，将常开触点NO连接到需要控制的元件上 。d. 连接线圈端子：将线圈端子与电磁炉的控制器连接起来 。线圈端子通常是一个带有标识的端口 ， 例如C或COIL 。将控制器输出端的正极连接到线圈端子的正极，将控制器输出端的负极连接到线圈端子的负极 。
3. 注意事项： a. 根据电磁炉的具体型号和电路图进行接线 ， 确保正确性 。如果不确定接线方法，请咨询专业人士或参考相关说明书 。b. 接线时要注意绝缘 ， 避免短路和触电的风险 。使用绝缘材料包裹电线裸露的部分 ， 并确保连接牢固可靠 。c. 在接线完毕后 ， 再次检查所有接线是否正确无误 。可以使用万用表等工具测试接线是否通电正常 。
电磁炉继电器的接线盘是电磁炉正常工作的重要保障，正确的接线方法能够保证电磁炉的安全性和稳定性 。在接线过程中，务必严格按照电路图和相关说明进行操作，确保正确性和安全性 。同时，对于不熟悉电器接线的人员，建议寻求专业人士的帮助或参考相关的教程和指南 。
