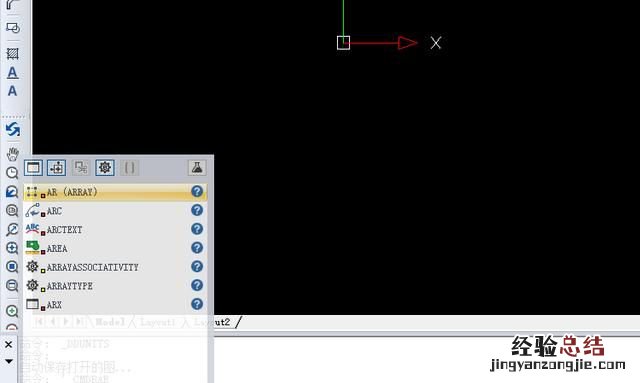

步骤一：输入阵列对话框“AR”
步骤二：绘制矩形阵列
矩形阵列（以阵列一个圆为例）

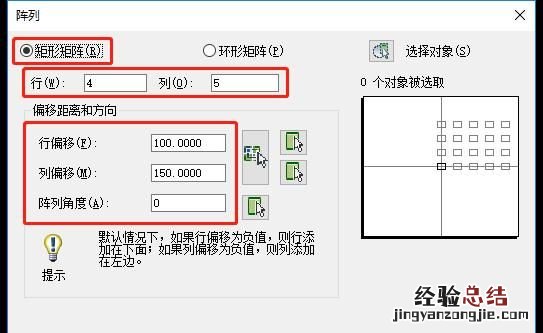

①在阵列对话框中，我们点 击下图中的“选择对象”按钮 ， 这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆，然后确 定，此时会再次弹出阵列对话框 。
②分别输入需要阵列的行数和列数（图中4行5列），行距和列距(图中行距100，列距150)，阵列角度0，若是感觉阵列的方向不对，可以在行偏移和列偏移中输入负值以改变阵列方向 。

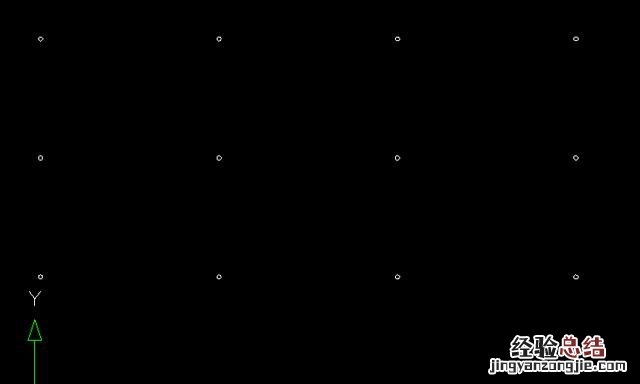

③此时点 击“预览”按钮确 定，此时以阵列一个圆为例 ， 绘制的矩形阵列就会显示出来 。
步骤三：绘制环形阵列
环形阵列（以阵列一个圆为例）

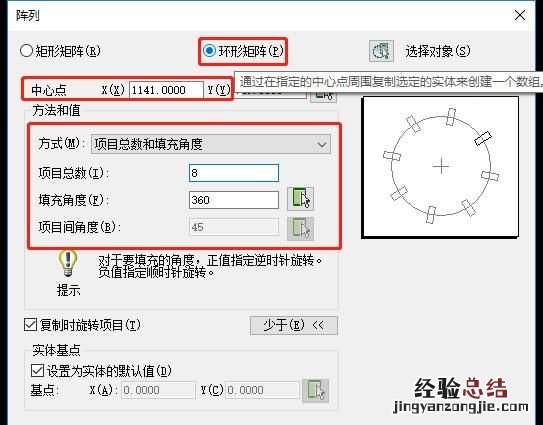

①在阵列对话框中，我们点 击下图中的“选择对象”按钮，这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆，然后确 定 ， 此时会再次弹出阵列对话框 。
②分别输入阵列个数8，和阵列范围360°，选择阵列中 心点 。

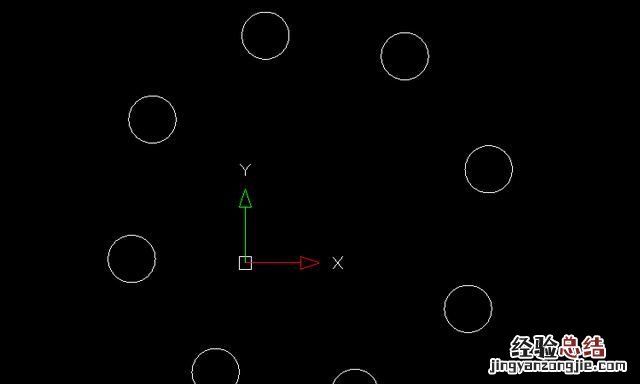

③此时点 击“预览”按钮确 定 ， 此时以阵列一个圆为例，绘制的环形阵列就会显示出来 。
