耳机和充电盒共重38.5克 。
文章插图
文章插图

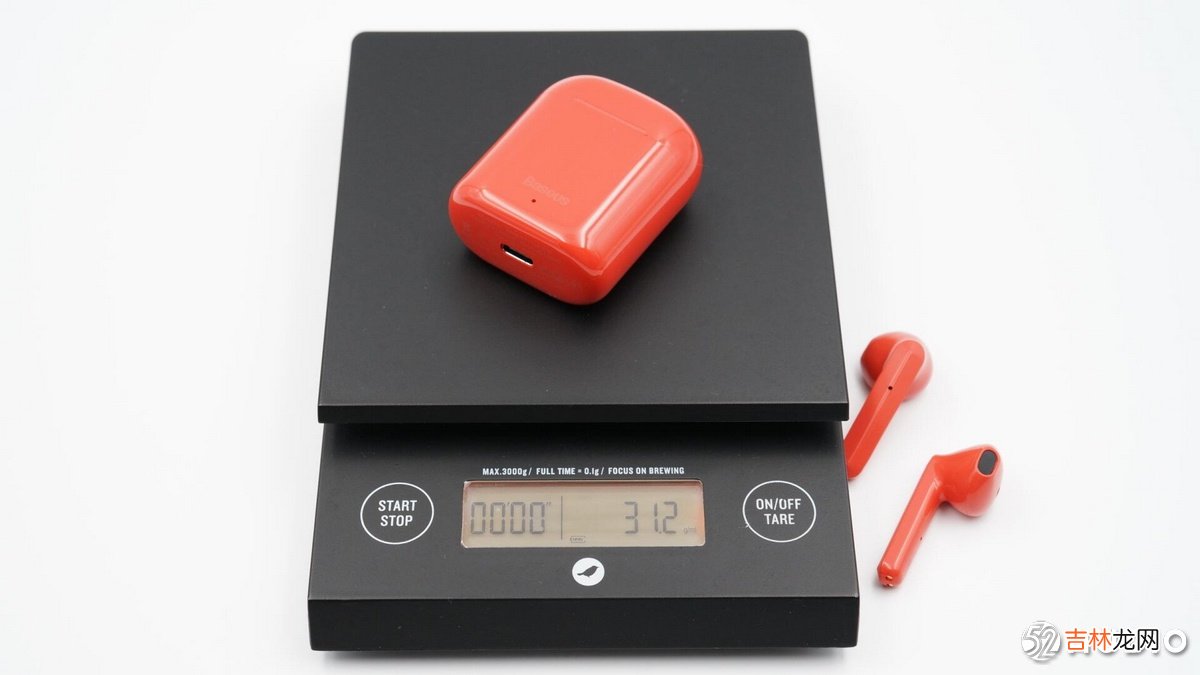

充电盒单重31.2克 。
文章插图
文章插图

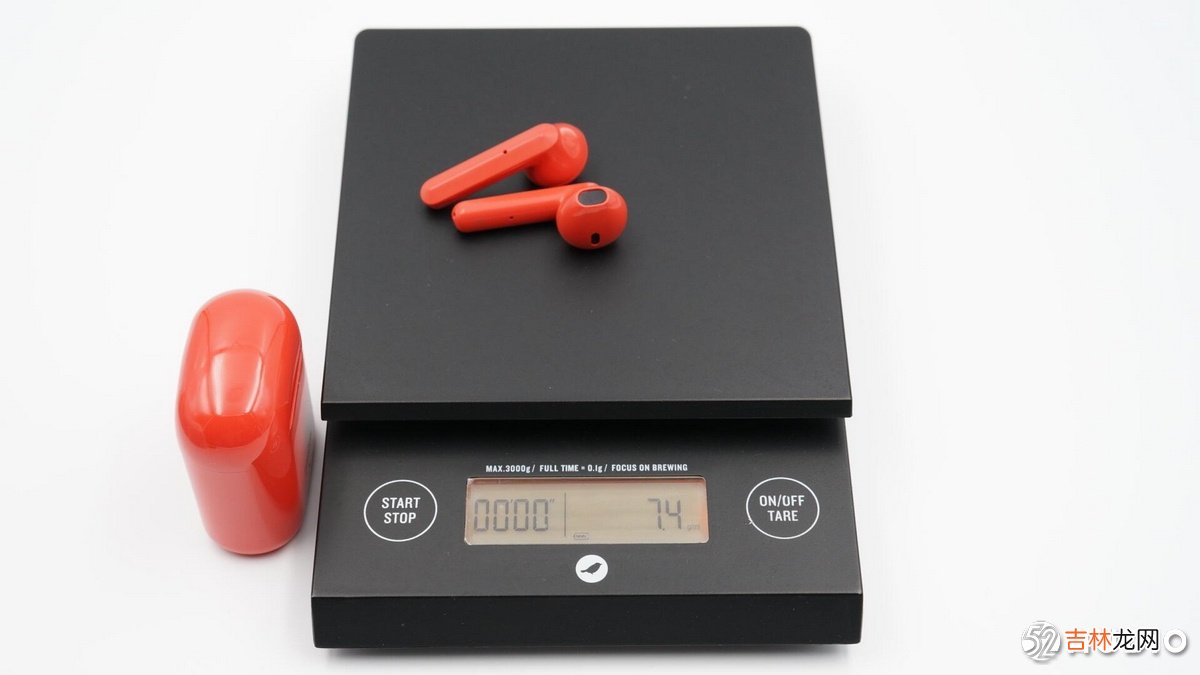

左右耳机共重7.4克 。
二、倍思 Encok W09 充电盒拆解
文章插图
文章插图

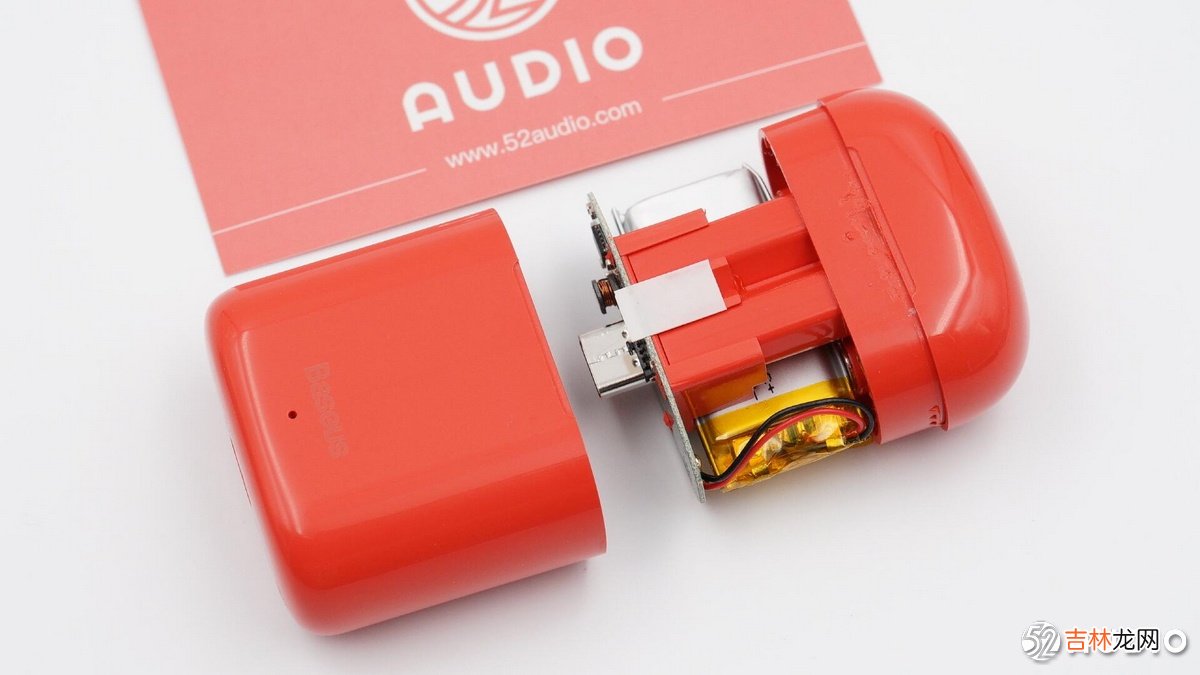

首先来拆解充电盒，看一下内部的电源管理系统 。撬开充电座舱即可看到内部结构 。
文章插图
文章插图

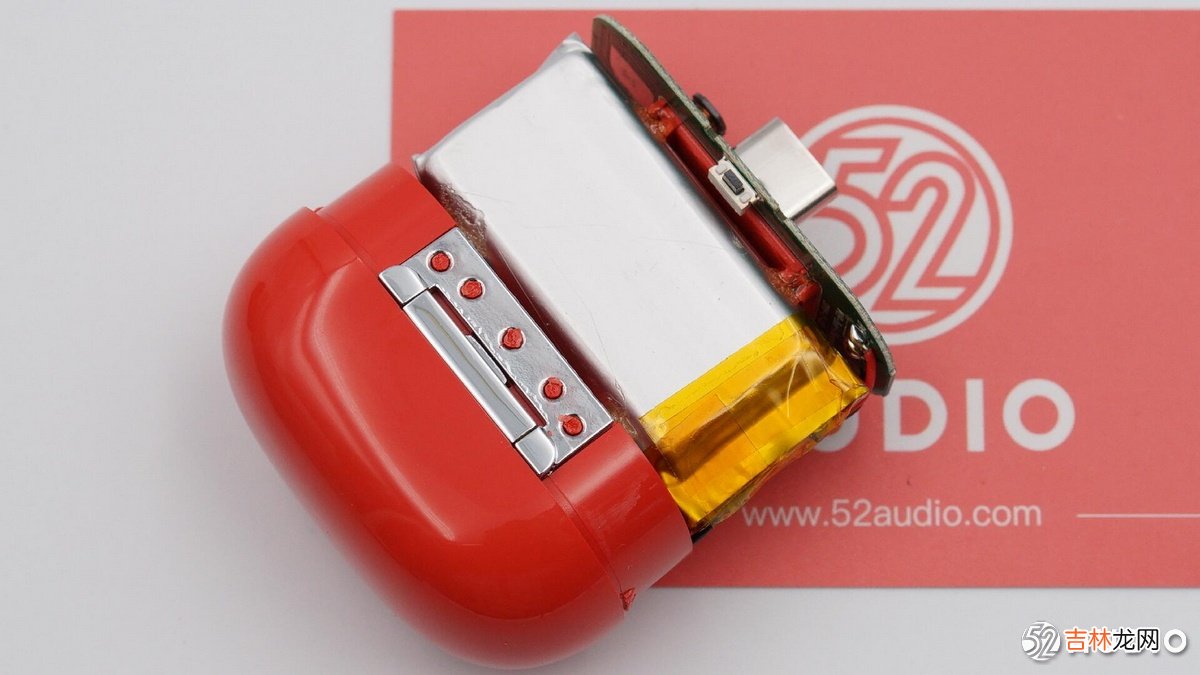

软包电池横置在充电盒背部 。
文章插图
文章插图

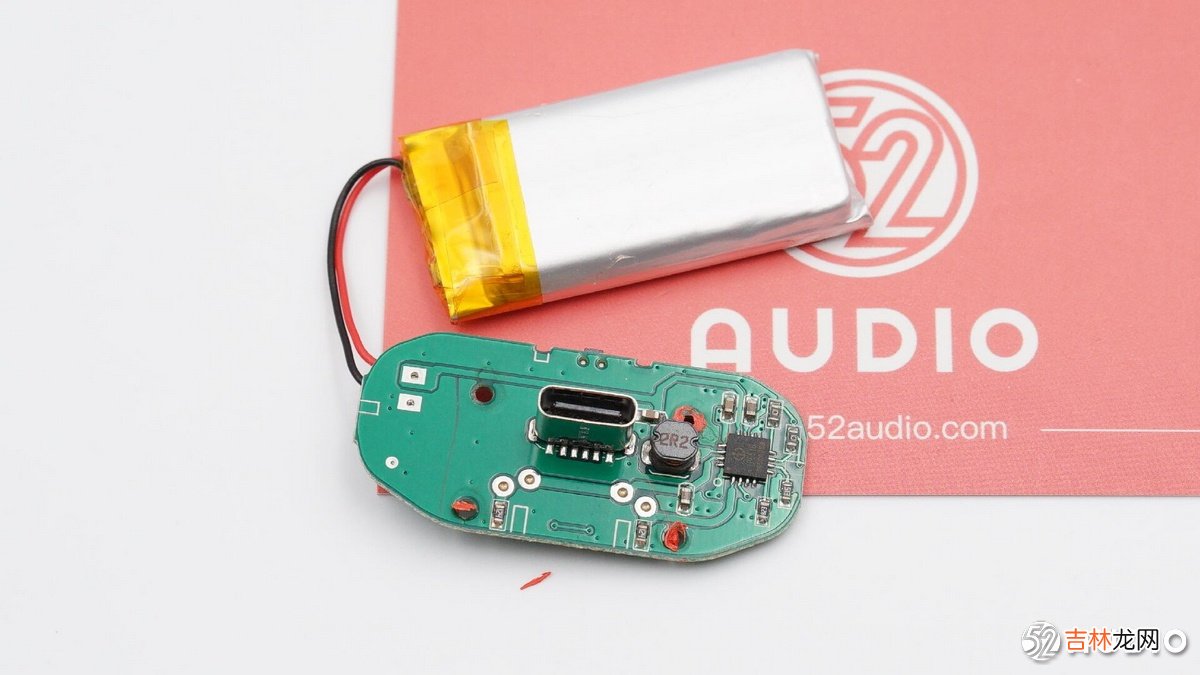

底部是充电仓的主板，电路很精简 。主板通过外壳塑料柱热熔固定 。
文章插图
文章插图

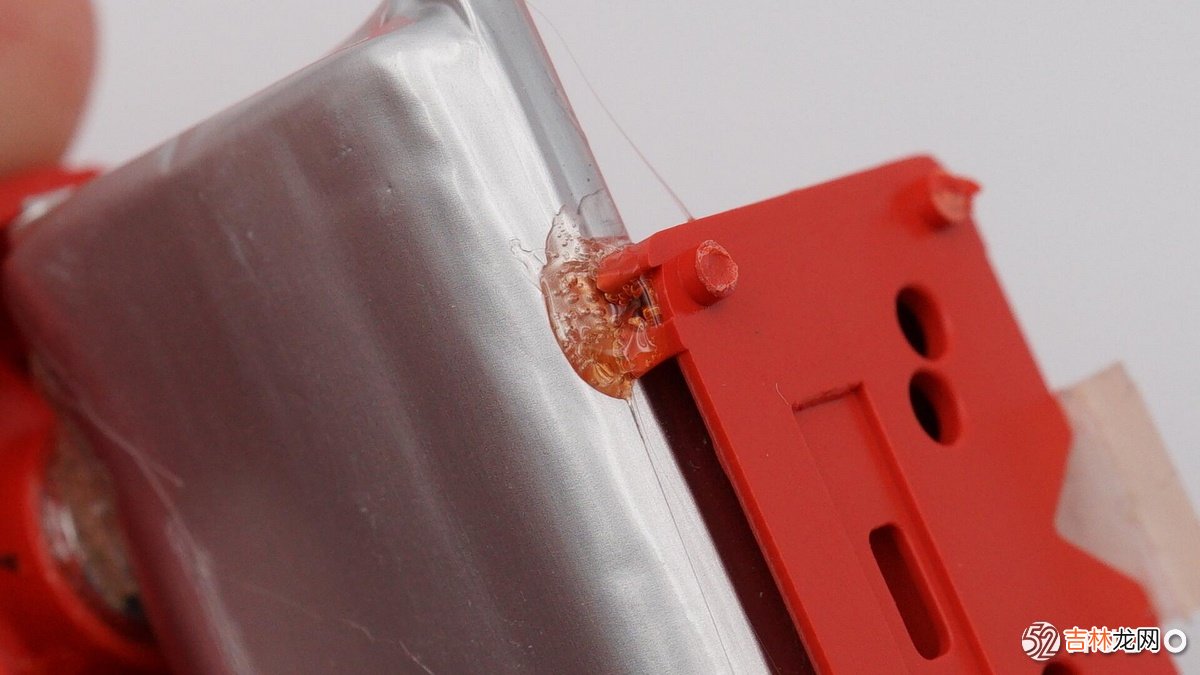

电池使用胶水固定在内部结构上，非专业人士拆解需要小心 。
文章插图
文章插图

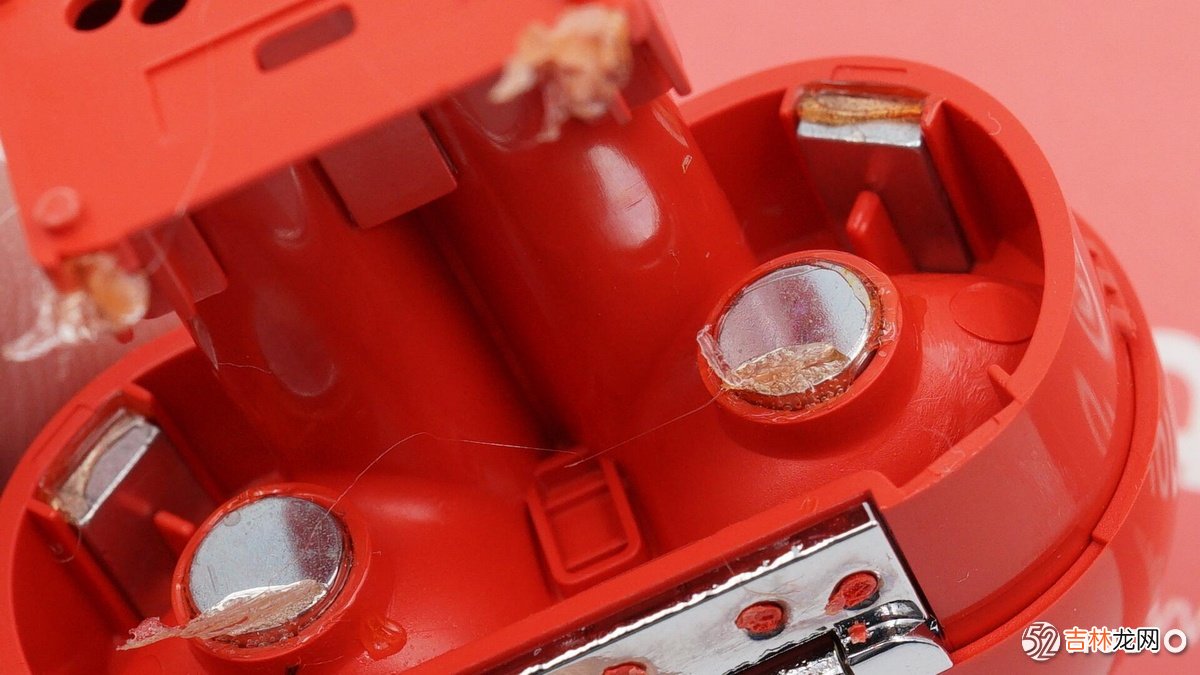

取下电池，充电座舱内侧特写，两个圆形磁铁固定耳机，两个条形磁铁吸附盒盖 。
文章插图
文章插图
充电仓内部电路展示 。
文章插图
文章插图

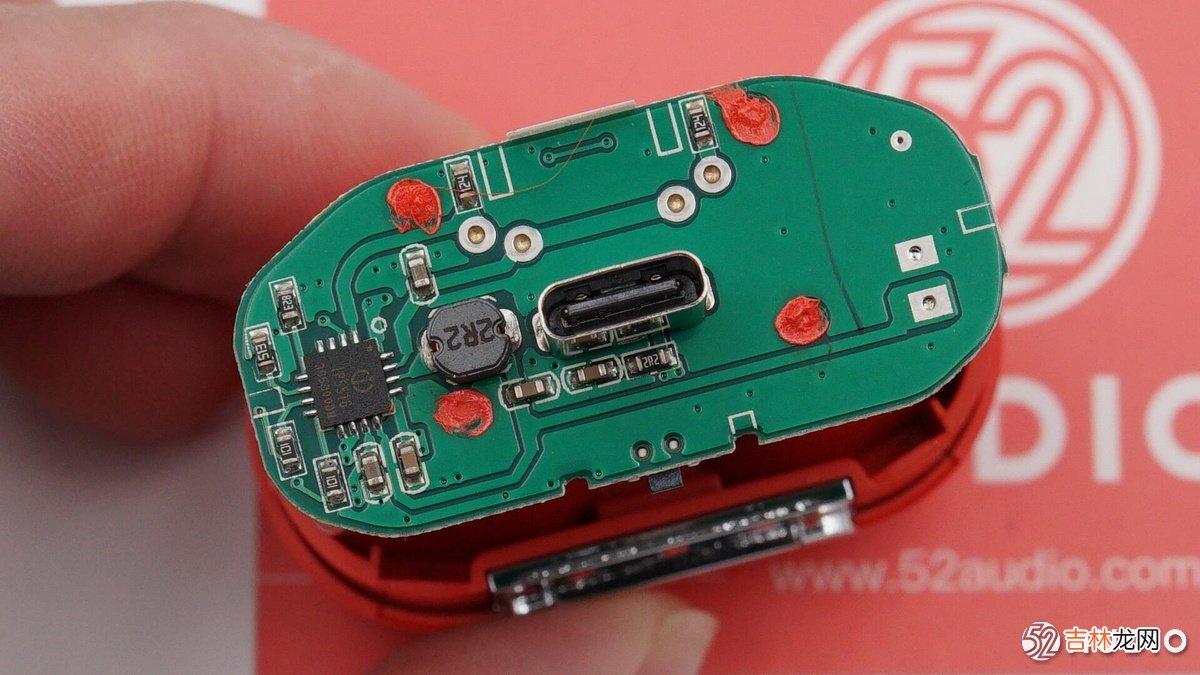

充电仓内部电路另一侧展示 。
文章插图
文章插图

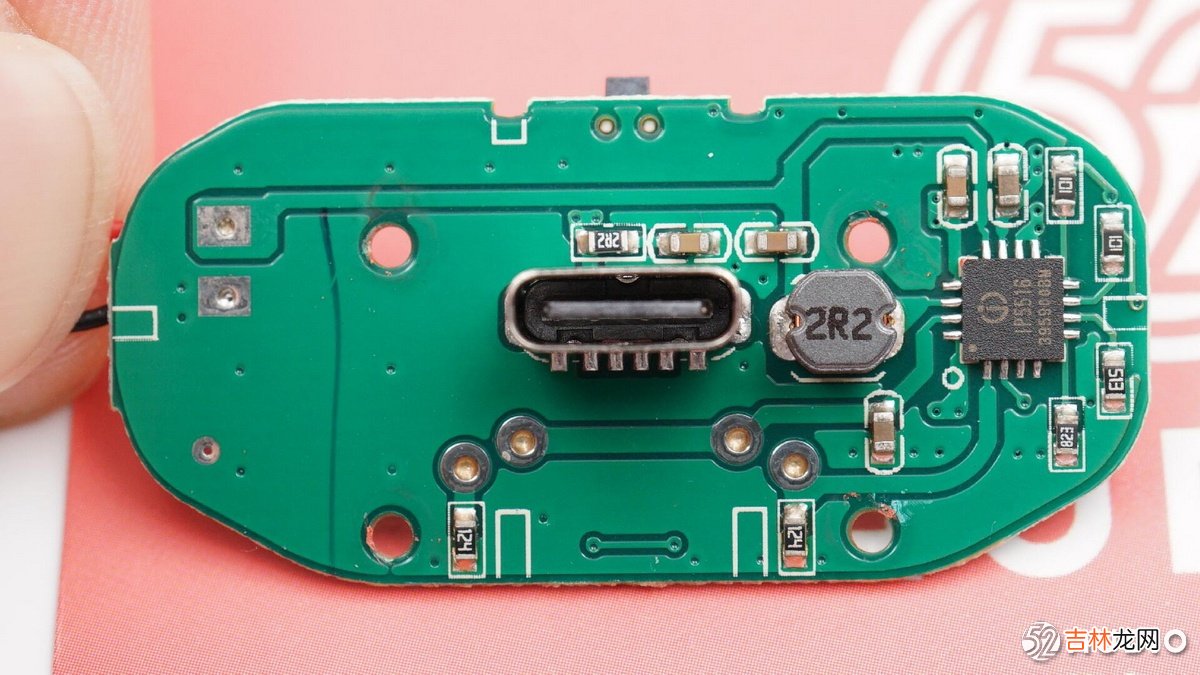

Type-C接口焊接在主板上，电源由此输入，电源管理电路由一颗主控芯片和一颗负责充放电的电感组成 。
文章插图
文章插图

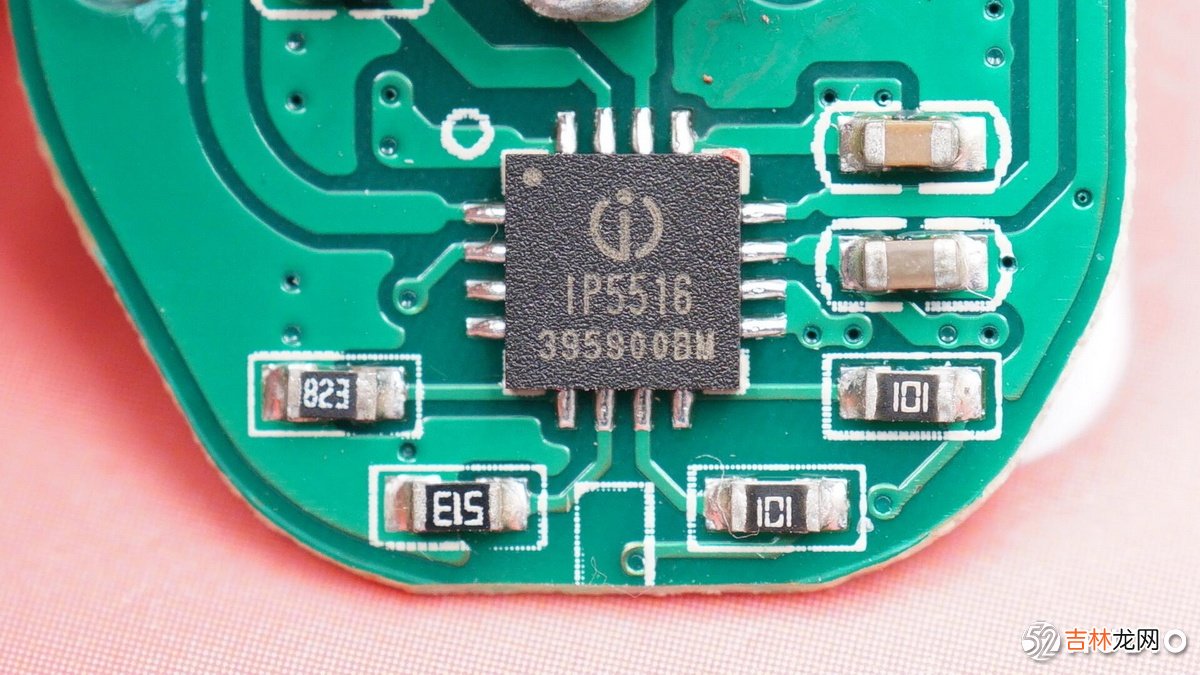

充电盒主控芯片为INJOINIC英集芯IP5516，单芯片集成MCU/充电管理/Boost升压，更有内置专门针对TWS充电仓方案独身定制的双耳独立检测电路 。
英集芯IP5516整体方案只需要极少数电容电感等被动元器件， 即可实现完整的TWS充电仓功能 。芯片的高度集成，方案BOM超简，可以带来生产加工的效率提升和成本的优化，更小的PCB尺寸使得TWS充电仓可以设计的更小巧，额外的空间可以放更大容量的电池 。英集芯IP5516内置MCU，终端客户可定制各种差异化的应用场景，实现品牌客户的各类需求 。
据我爱音频网拆解了解到，目前已有JLab、海贝、网易云音乐、Pioneer先锋、PIHEN品恒等品牌的TWS耳机充电盒大量采用了英集芯的电源管理方案 。
文章插图
文章插图

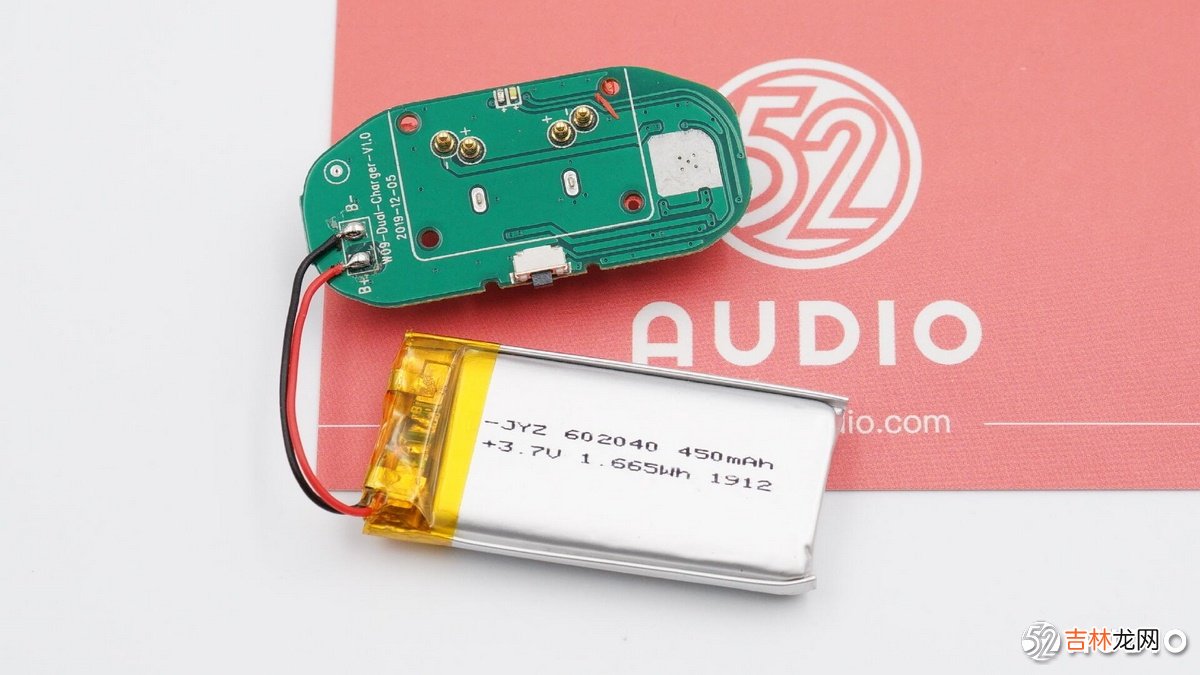

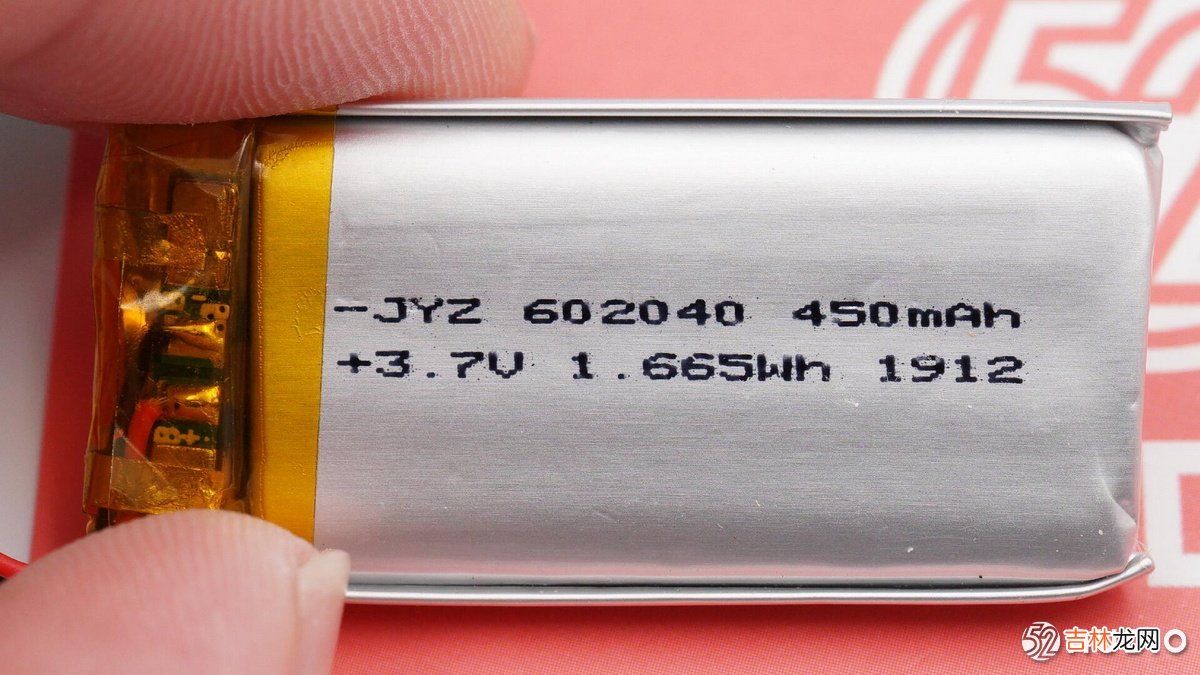

软包电池来自深圳市金宇宙能源有限公司，型号JYZ602040，额定电压3.7V，额定容量450mAh/1.665Wh 。
文章插图
文章插图
降压后的电流进入电池之前还要经过一道电池保护板，由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205S N-MOS管组成 。
鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身 。采用SOT23-6小型化封装，外围元器件精简 。
据我爱音频网拆解了解到，鑫飞宏的锂电保护方案目前已被漫步者多款产品、倍思、联想等品牌的TWS耳机大量采用 。
文章插图
文章插图

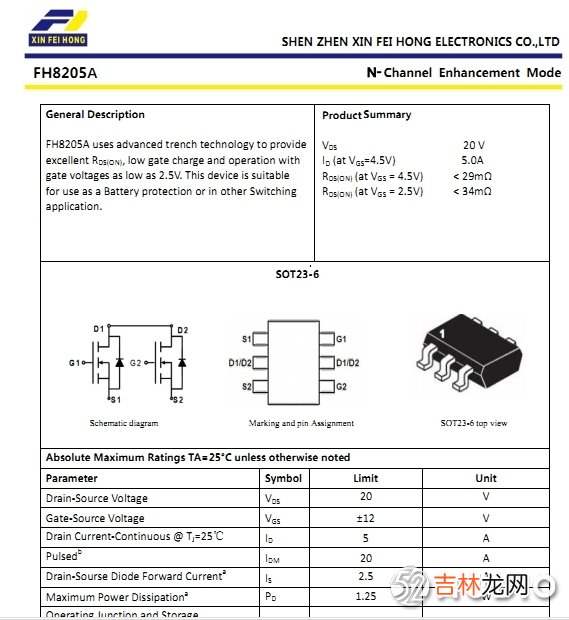

鑫飞宏FHDW01锂电保护IC详细资料 。
