鑫飞宏FH8205A N-MOS管详细资料 。
文章插图
文章插图
主板另一侧电路展示，左侧是电池导线的焊点，右侧是充电仓主控芯片的露铜过孔，增强散热 。
文章插图
文章插图

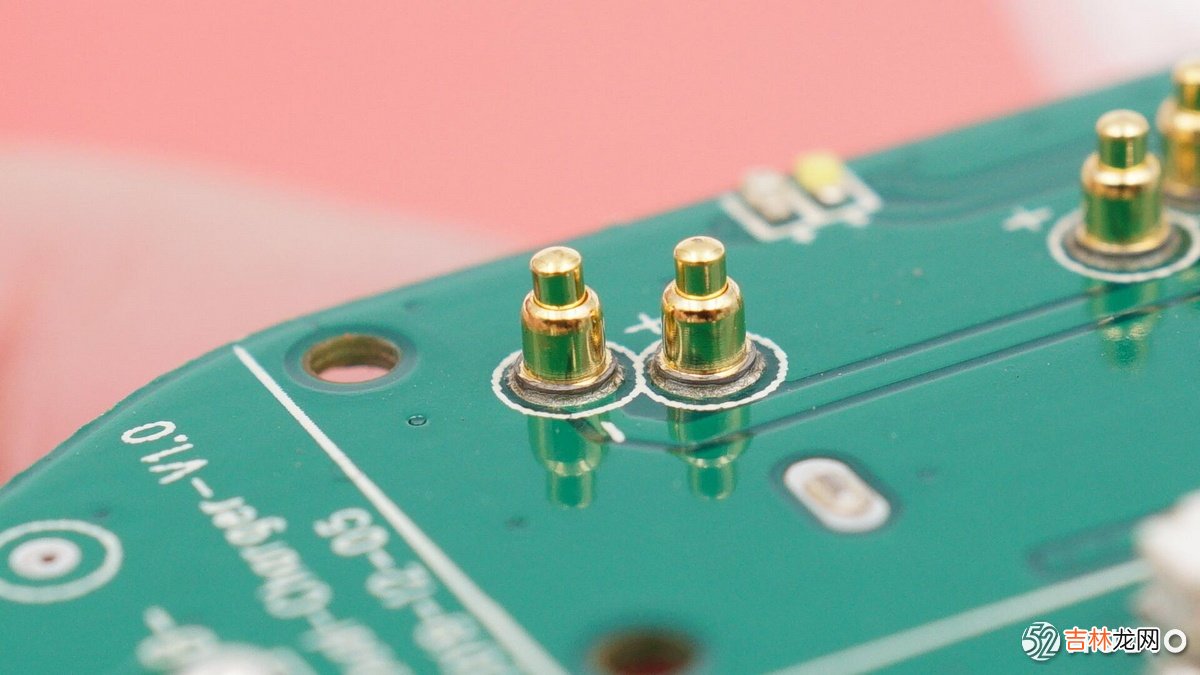

给耳机充电的Pogo Pin 。
文章插图
文章插图

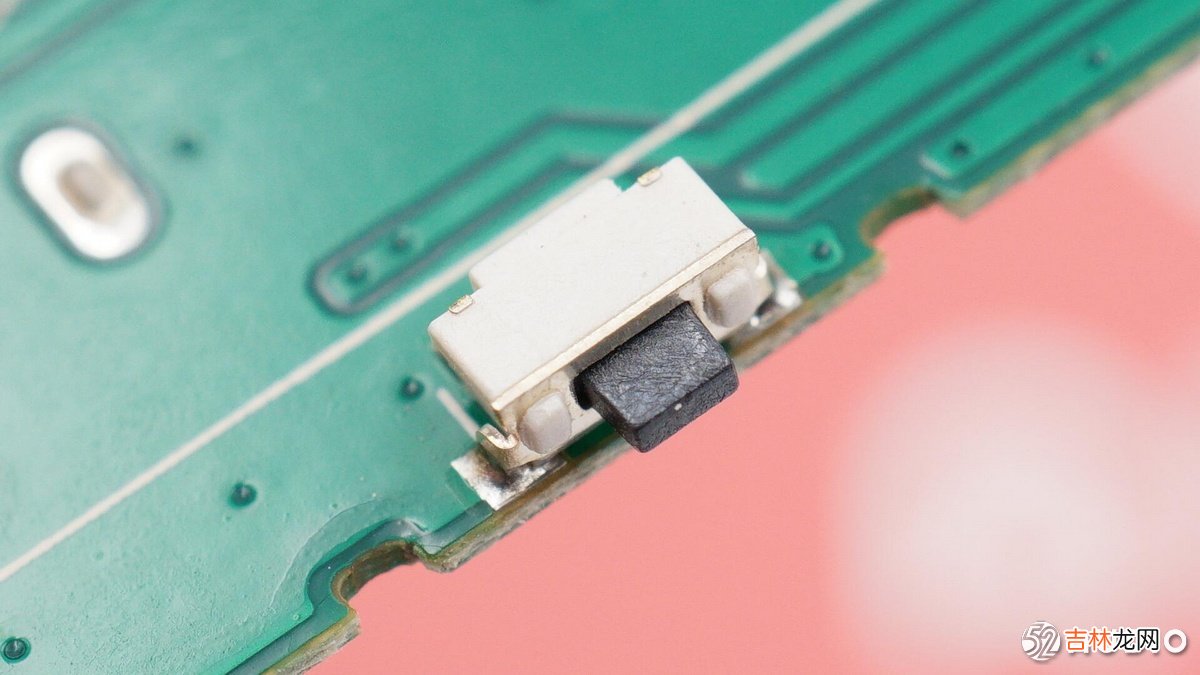

微动按键特写 。
文章插图
文章插图

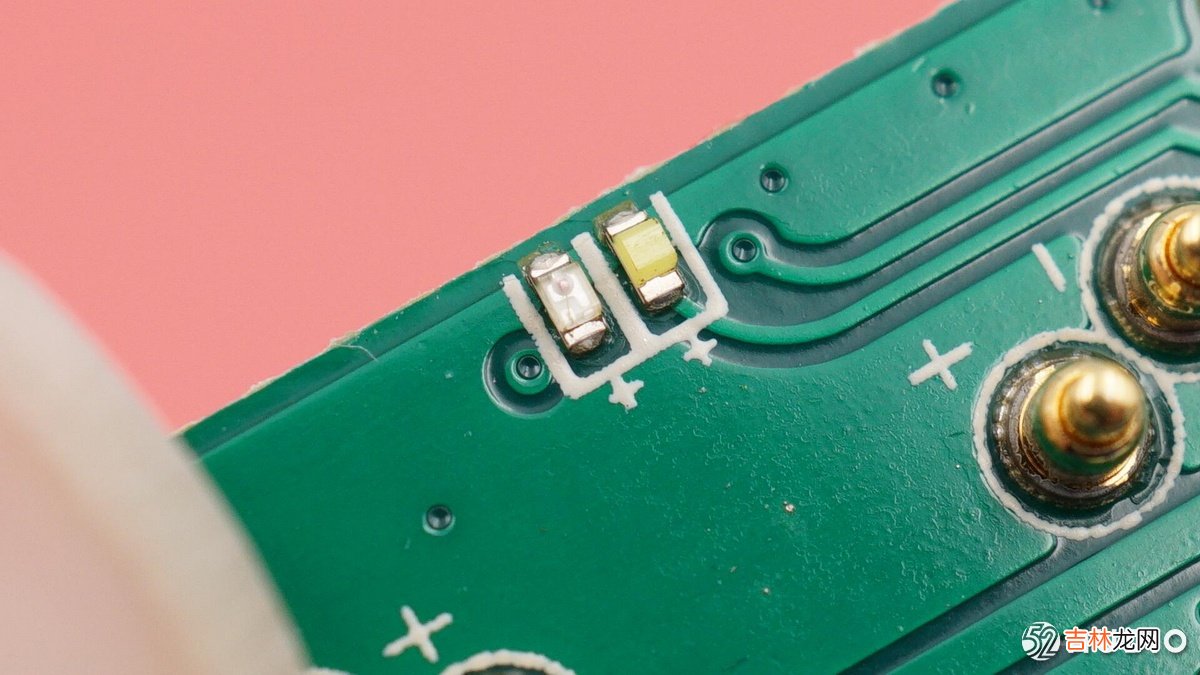

两颗LED指示灯特写 。
三、倍思 Encok W09 耳机拆解
文章插图
文章插图
下面我们再来拆解耳机，倍思 Encok W09采用柄式半入耳设计，支持双击和长按两种控制方式，单双耳使用时对应的按键功能不同 。
文章插图
文章插图

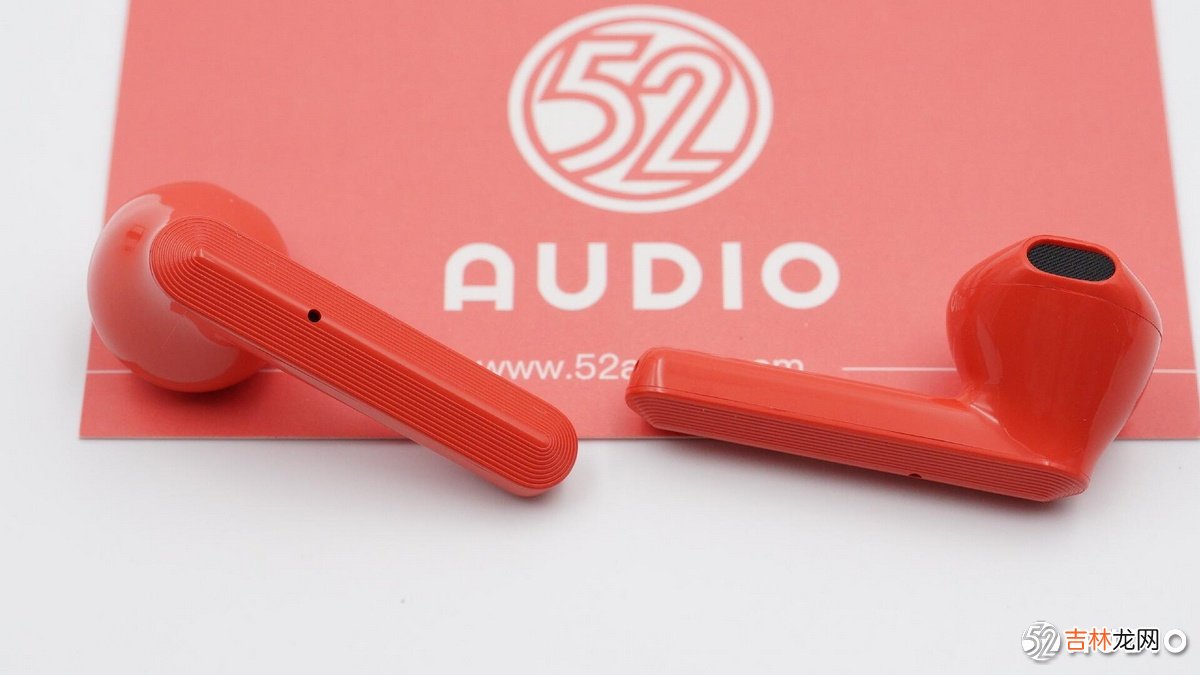

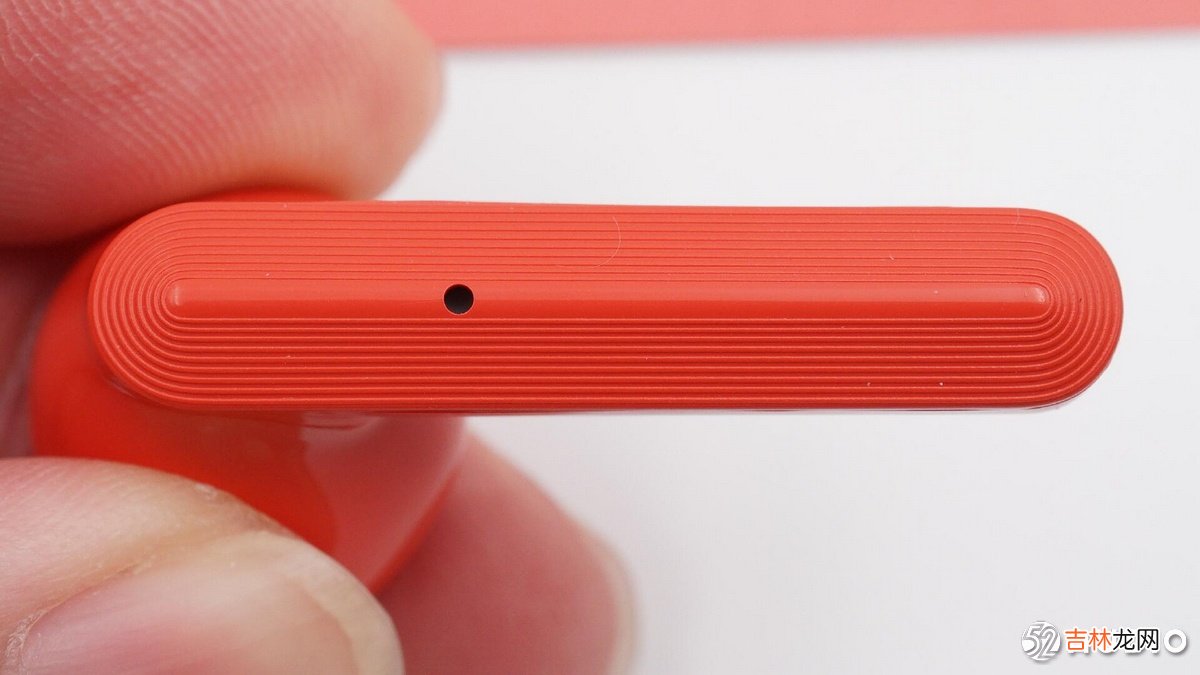

耳机柄采用环形跑道纹理，指示灯开孔上方为敲击控制区域 。
文章插图
文章插图
耳机内侧音腔的泄压孔 。
文章插图
文章插图

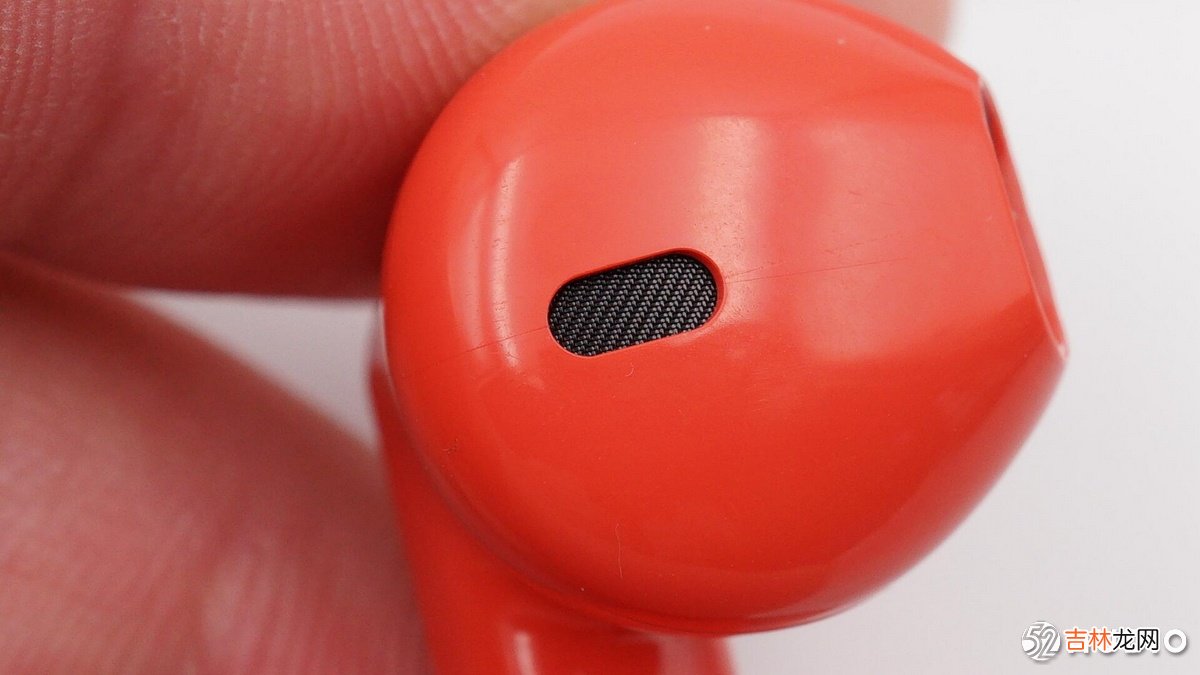

出音孔细密的金属防尘网，阻止异物进入 。
文章插图
文章插图

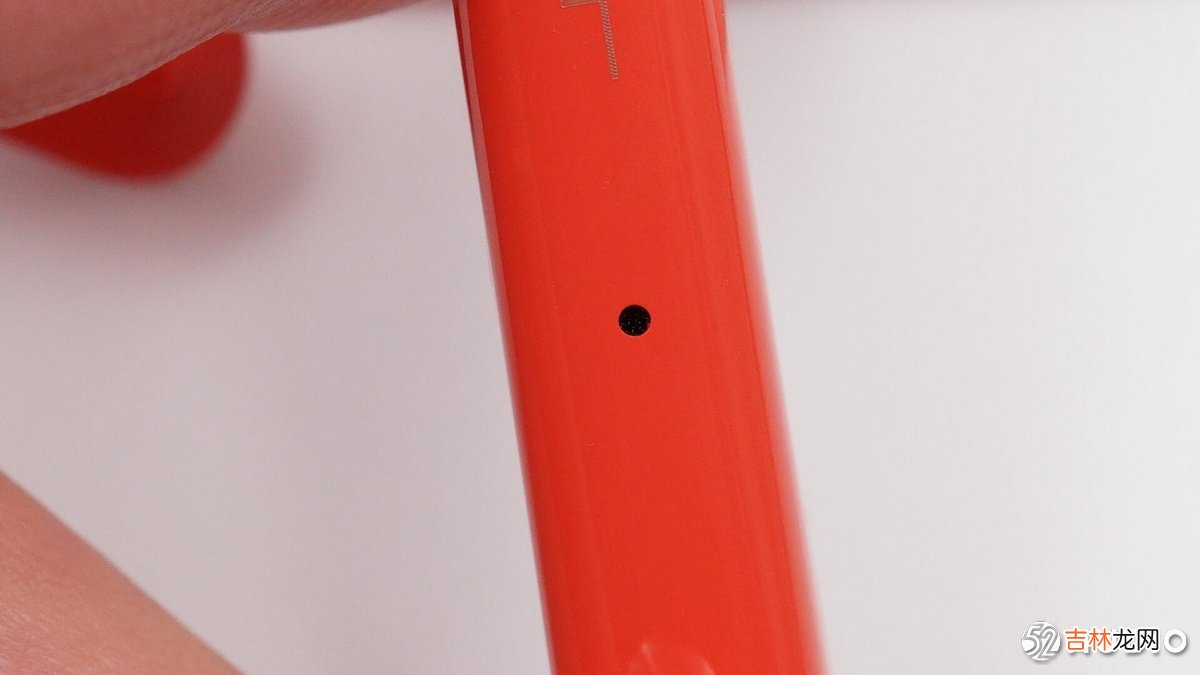

耳机柄内侧的通话麦克风拾音孔 。
文章插图
文章插图

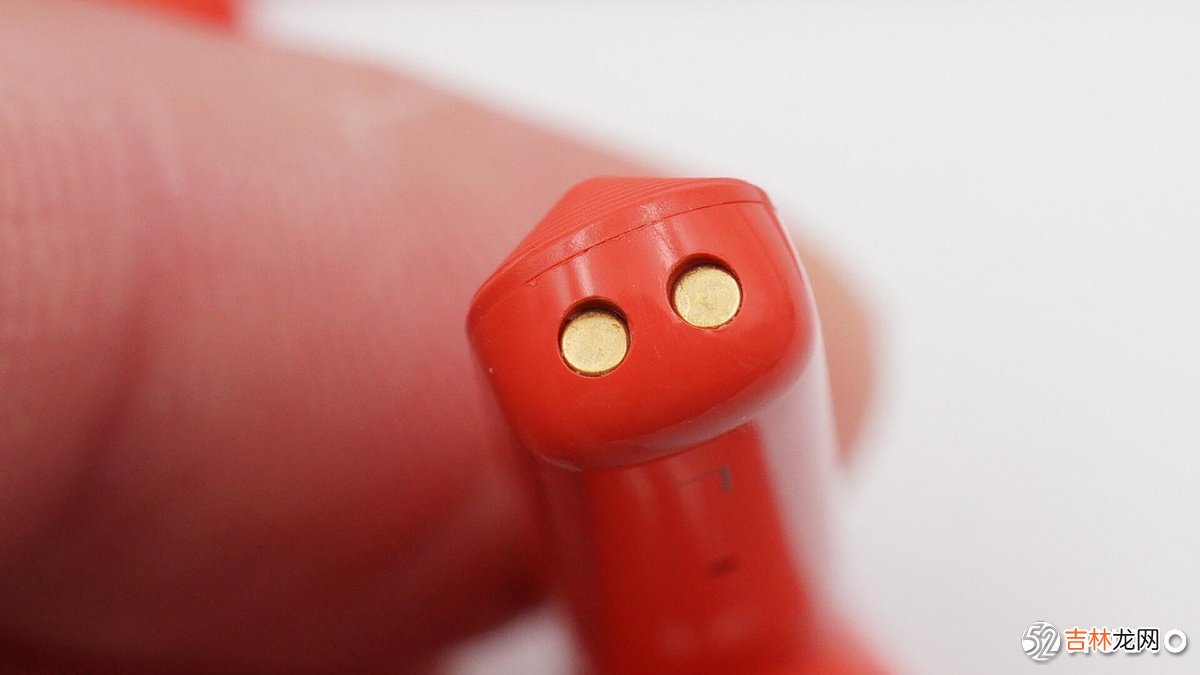

耳机柄底部的充电触点特写 。
文章插图
文章插图
沿耳机内外两侧的合模线拆开耳机，采用条形主板+软包电池+扬声器的结构 。
文章插图
文章插图

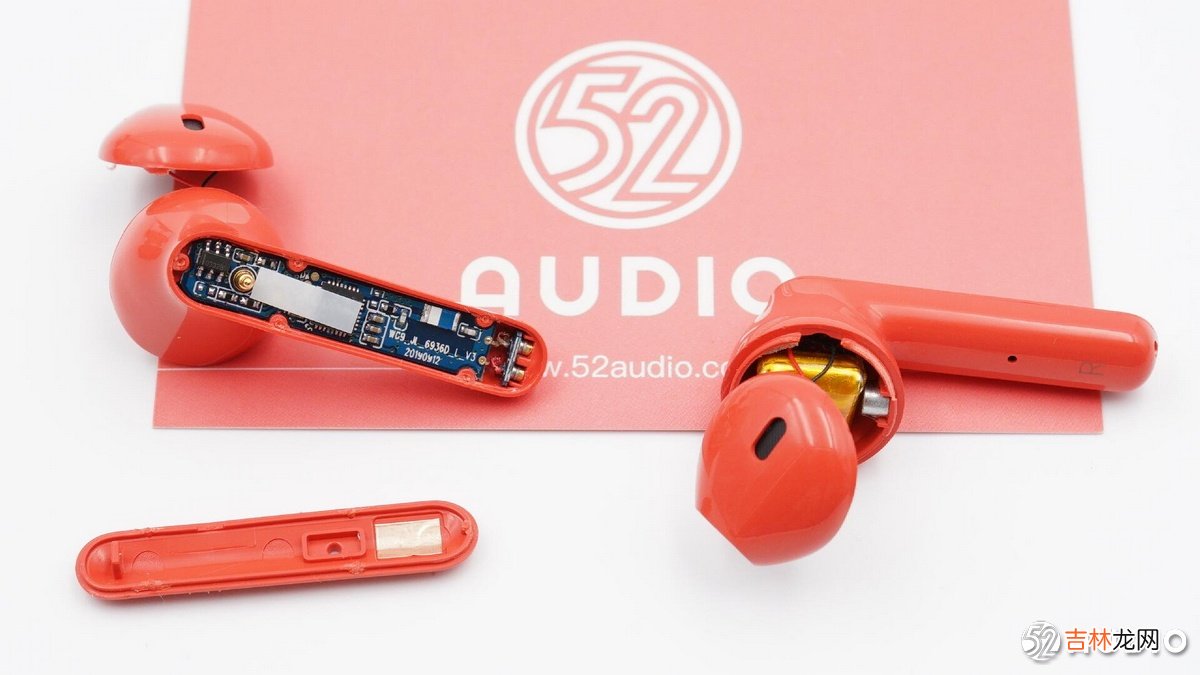

耳机内部结构展示 。
文章插图
文章插图

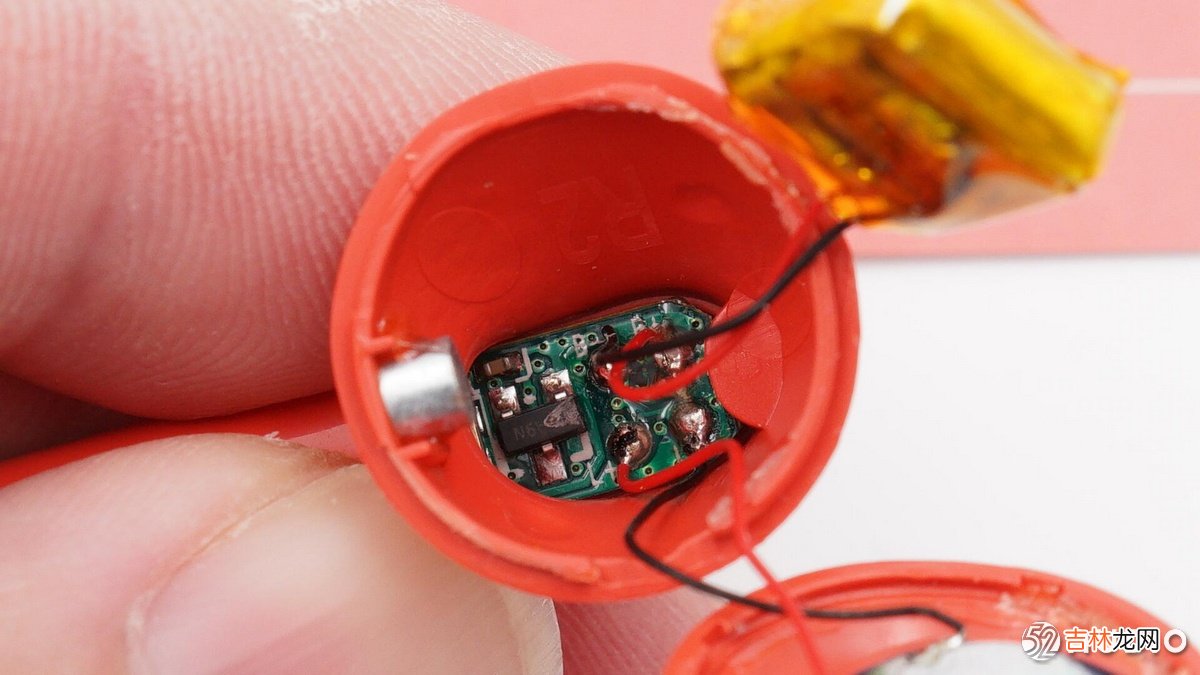

软包电池和扬声器通过导线与主板相连 。
文章插图
文章插图

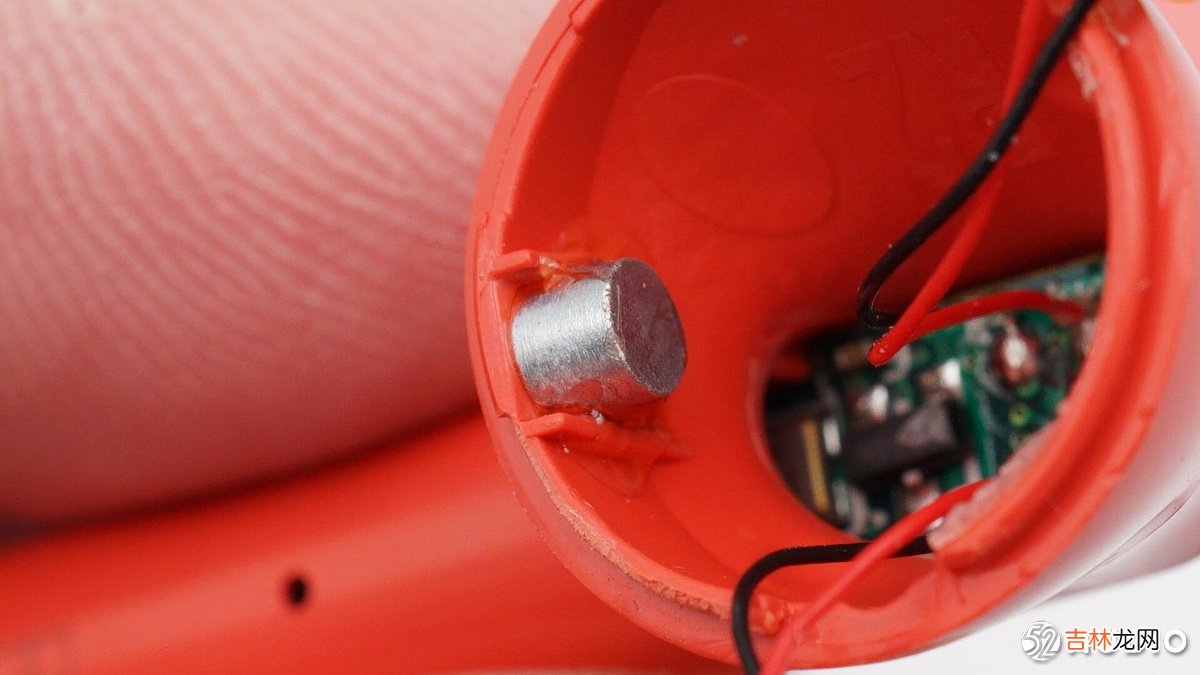

吸附充电座舱的圆形磁铁 。
文章插图
文章插图

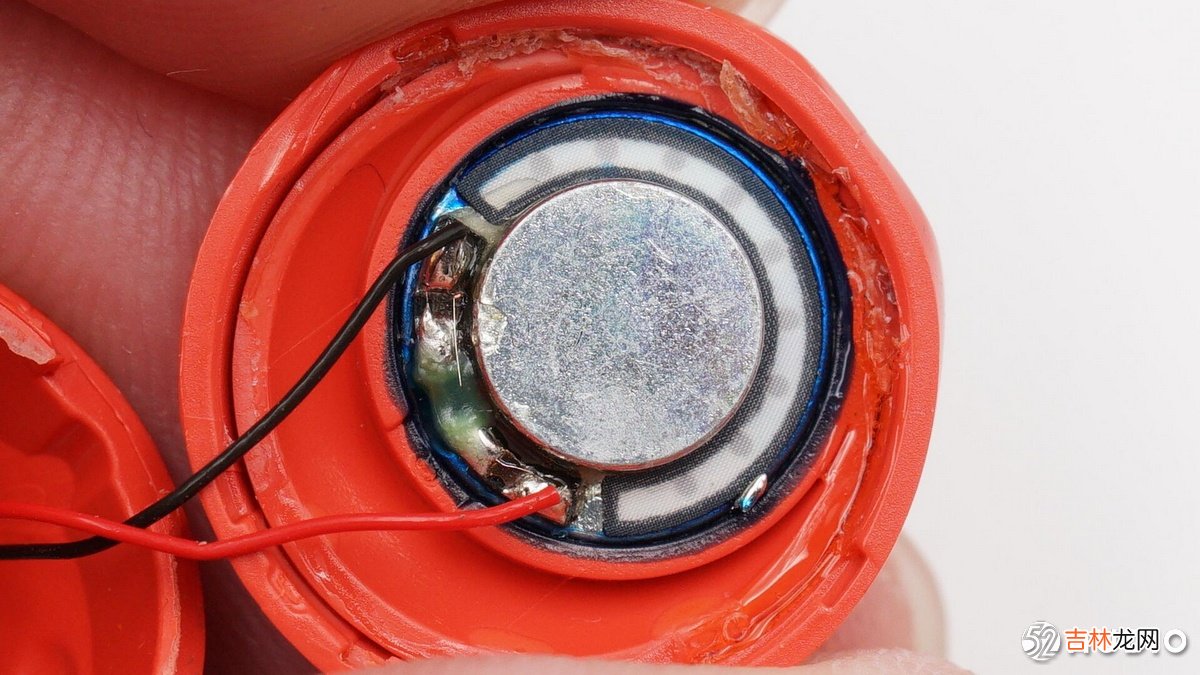

动圈扬声器单元特写 。
文章插图
文章插图

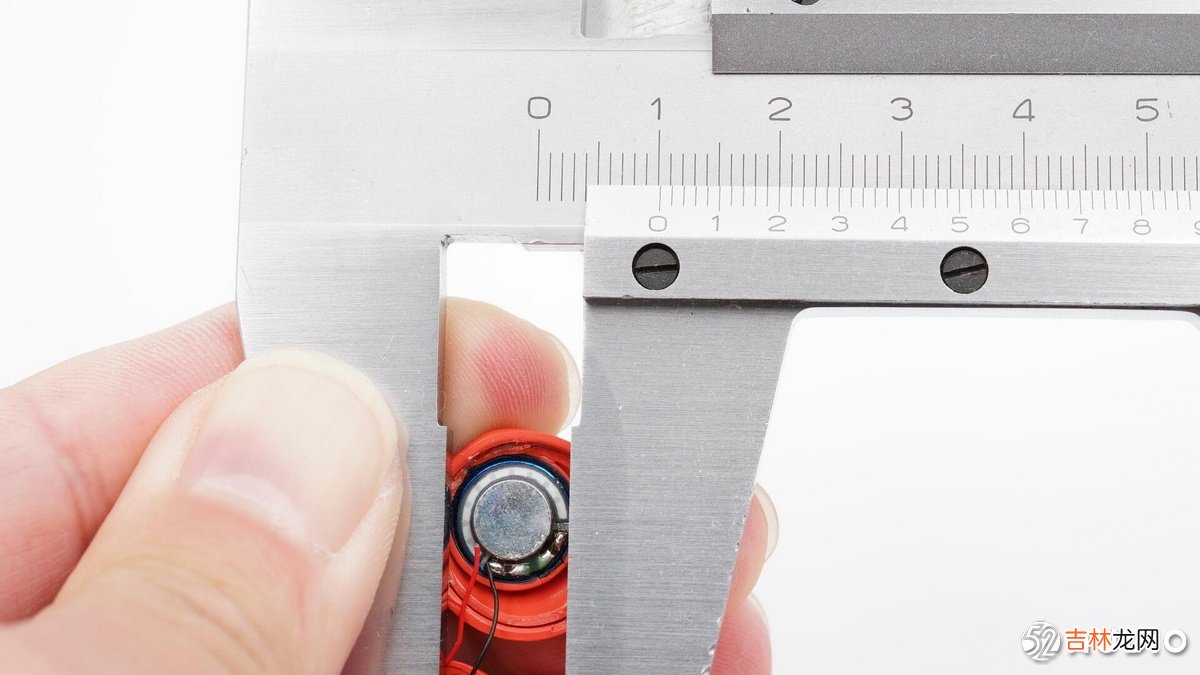

扬声器单元尺寸约10mm 。
文章插图
文章插图

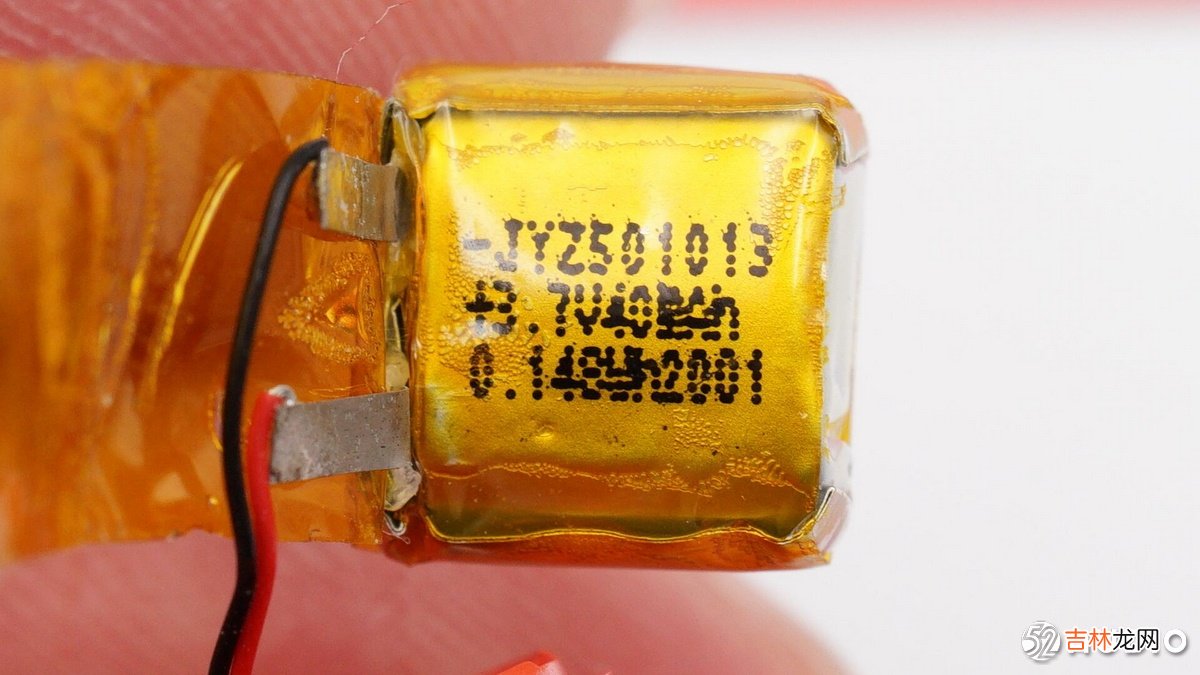

耳机内的软包电池同样来自深圳市金宇宙能源有限公司，型号JYZ501013，额定电压3.7V，额定容量40mAh/0.148Wh 。
文章插图
文章插图

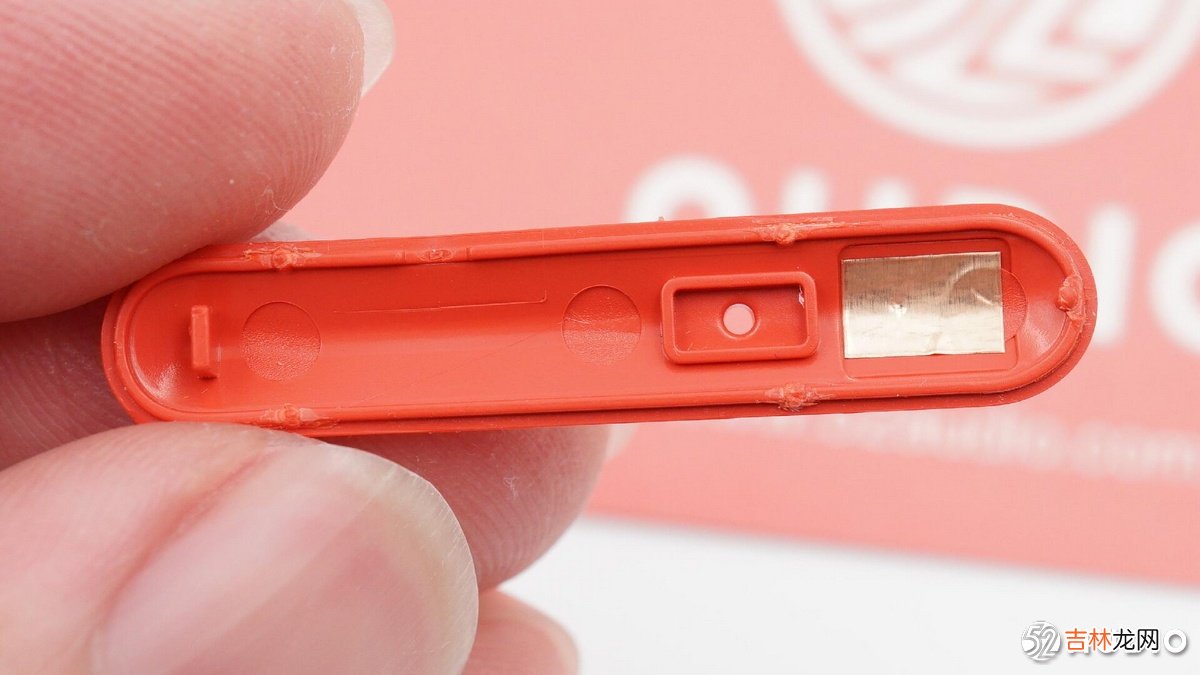

盖板内侧特写，顶部是触摸感应的箔片，下面是指示灯的开孔 。
文章插图
文章插图

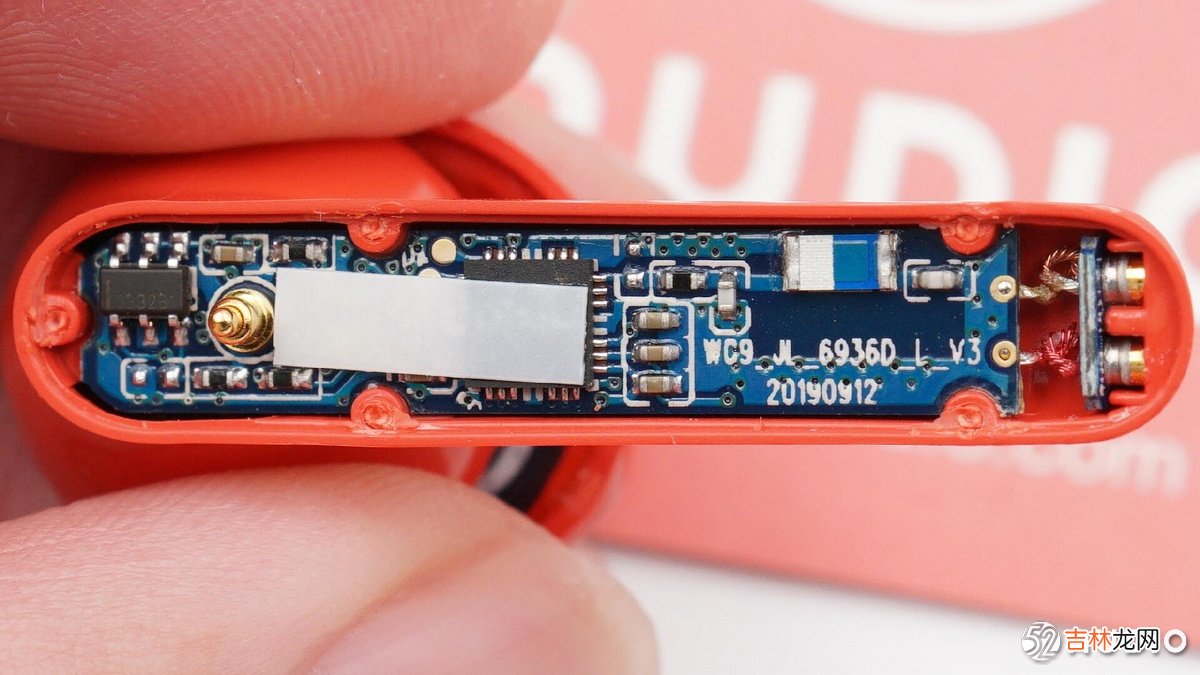

耳机外侧布局展示 。
文章插图
文章插图

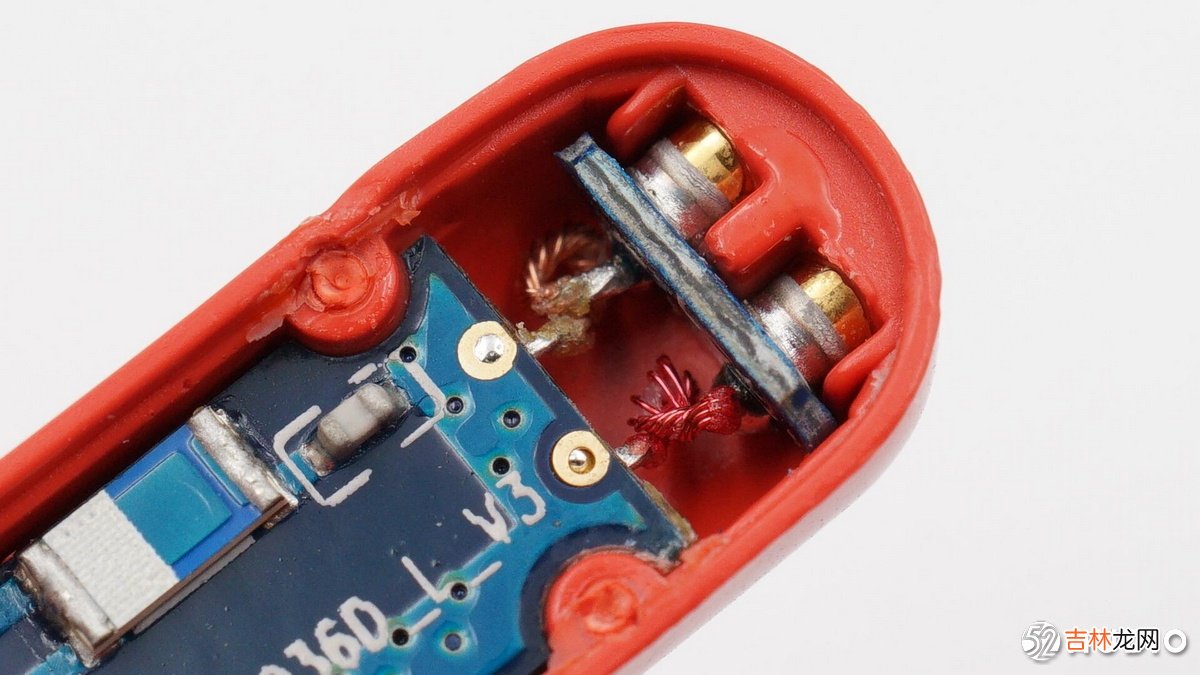

充电触点所在的小板，通过绝缘漆包线与主板相连 。
文章插图
文章插图

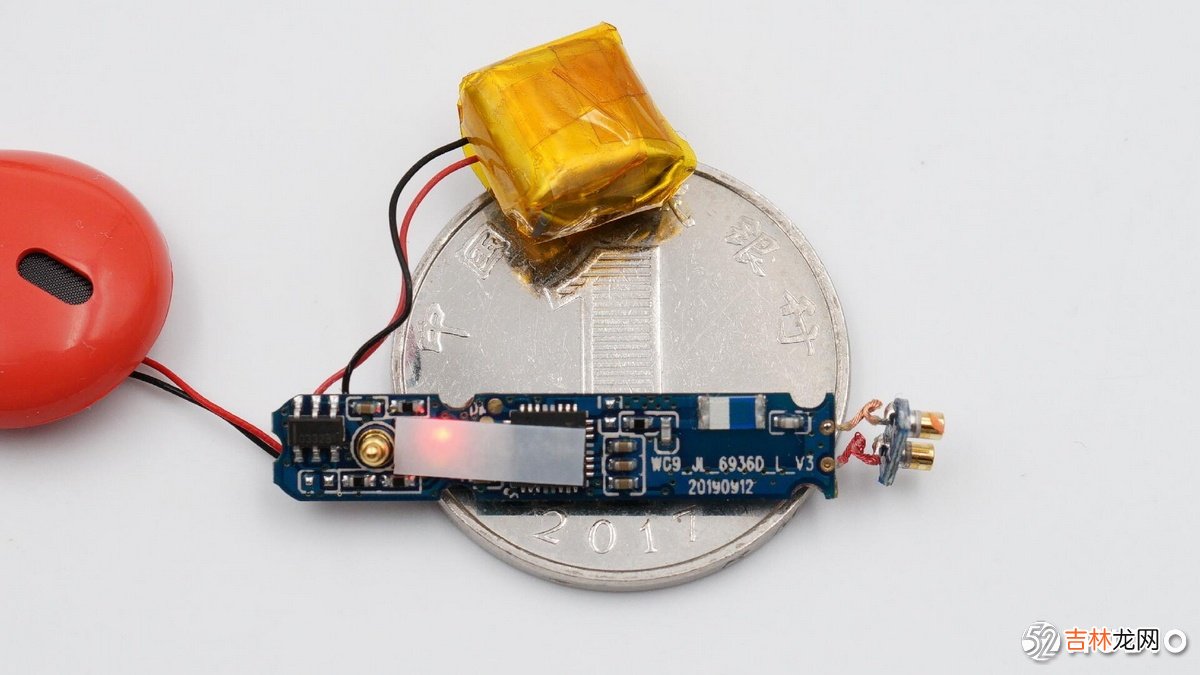

耳机的条形主板和软包电池与一元硬币的尺寸对比 。
