四、检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：
1、检查女儿墙砼压顶的坡向是否朝内 。
2、检查砖墙下有梁否 。
3、结构平面中的梁，在梁表中是否全标出了配筋情况 。
4、检查主梁的高度有无低于次梁高度的情况 。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有 ， 需验算 。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度 。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合 ， 检查梁宽有无突出墙或柱外 ， 若有 ， 应提交设计处理 。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中 ， 用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚 。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合 。
10、当设计要求与施工验收规范有无不同 。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接 。但施工验收规范要求 ， 同一截面钢筋搭接面积不得超过50% 。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处 。
12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错 。
五、审查原施工图有无可改进的地方
主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见 。
1、从有利于工程施工的角度提出改进施工图意见
2、从有利于建筑工程质量方面，提出修改施工图意见 。
3、从有利于建筑美观方面提出改善施工图
切记：要按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，这样才会有计划的、全面地展开识图、审图工作 。看了小编上面介绍的这么了，是不是觉得看建筑图纸的思路变清晰了 。只有按着这五步去看图，建筑图纸其实也没有那么难懂的 。

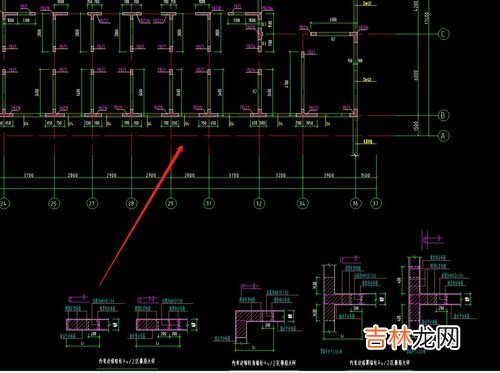

文章插图
文章插图
2、怎么看图纸学看图纸基础知识如下：
1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象 。
2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础 。
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等 。
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况 。
5、最后看结构图 ， 以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解 。
6、另外 ， 还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图 ， 做到粗细结合，大小交圈 。
7、只有循序渐进 ， 才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果 。
