1、首先您要了解在工程绘图中，哪些地方用实线？哪些地方用中心线？哪些地方用虚线？那些地方用双点划线？…；然后对应的线宽又是多大？都要做到心中有数。然后用图层来控制线型和线宽，最终在绘图对象上反映出来，以达到工程制图的标准要求。
2、线的类型

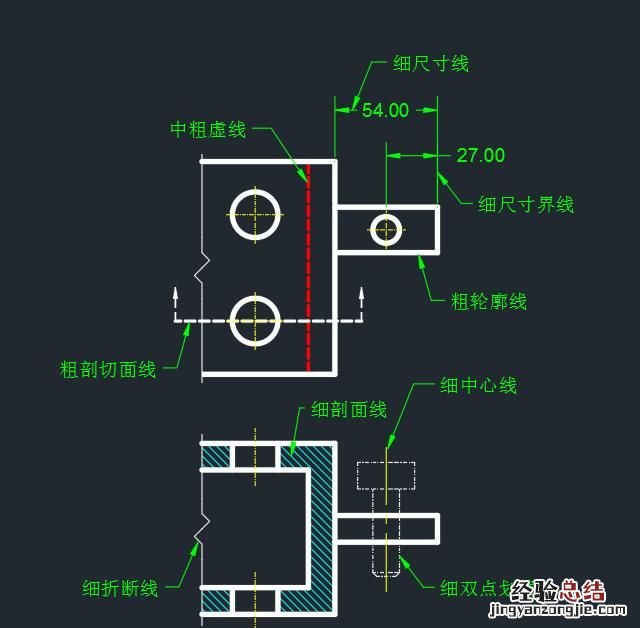

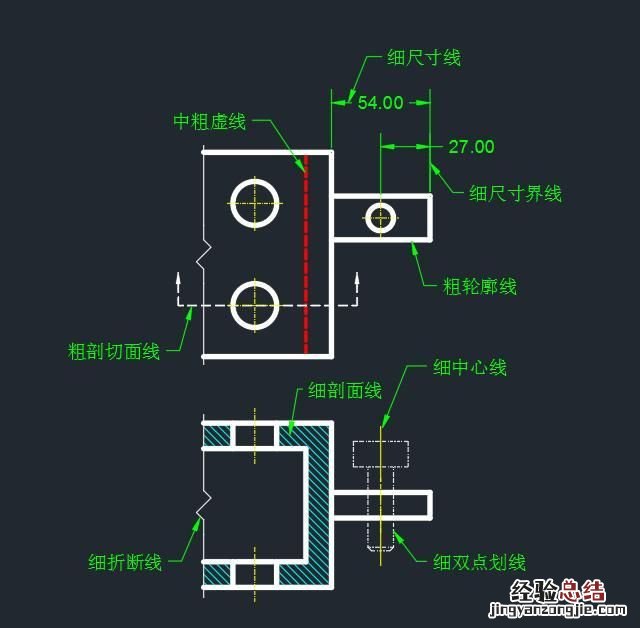

如下图所示，在绘图的“模型空间” ，我们来具体看一下。

2.1、外轮廓线—粗实线—Object 层
一幅图中最重要的是外轮廓线，它反映了对象的基本形状，因此，将外轮廓线画成粗实线，以便从图中其它线中突出出来。
2.2、剖切面线—粗虚线— PLine 层
剖切面线是另一种粗虚线，它用来确定剖切平面在何处切入物体，以暴露内部结构。它由虚线绘制而成，箭头表示剖切后的视图方向。
2.3、虚线—中粗—Hidden 层
虚线是一种中等宽度的线，它用来确定视图中不可见的边界。
2.4、尺寸线、尺寸界线—细实线—Dimension 层
尺寸线是细实线，用来表示两点间线性距离；尺寸文本位于尺寸线中间，箭头位于尺寸线两端。
尺寸界线是另一种细实线，是尺寸标注的一部分，界线表示被标注的边，垂直的尺寸界线用来确定水平尺寸的距离。
2.5、剖面线—细实线— Section 层
当使用剖切面生成了一个剖面，在剖视图中，剖面上要绘制剖面线，它是细实线。
2.6、中心线—细点划线—Center 层
另一种用来确定圆心位置的线是中心线，它是细的点划线。常常要从中心线标注尺寸，因此，中心线、尺寸界线具有相同的宽度。
2.7、双点划线—细—Phantom 层
“PHANTOM”线型是一种细的双点划线，它用来模拟一个零件或部件的放置位置或运动位置，而实际上并没有绘出该零件或部件的详细结构。
2.8、折断线—细实线—Zigzag 层
折断线是一种细的带有“ZIGZAG”符号的线，用来确定物体折断的部位。
3、给图层指定线型

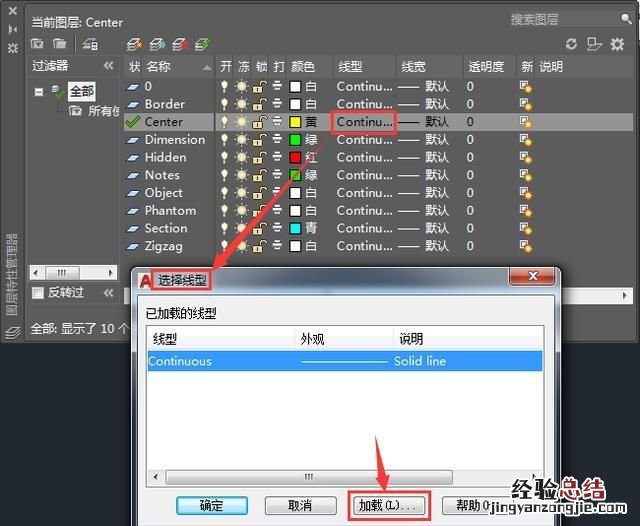

3.1、如下图所示，打开“图层特性管理器”，例如我们现在要给“Center”图层指定“CENTE”线型。在对应的“线型”栏“Continuous”上点击一下，接着在弹出的“选择线型”对话框中点击下面的“加载”按钮。

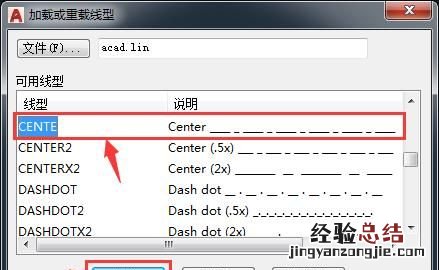

3.2、在“加载或重载线型”对话框中下拉找到“CENTE”线型，并选中它，点击下面的 “确定”按钮。

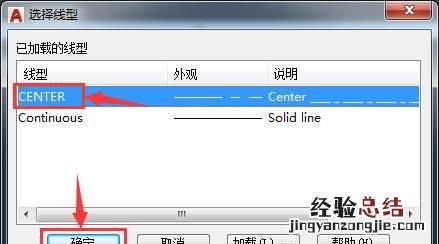

3.3、接着在“选择线型”对话框中选中刚才加载进来的“CENTE”线型，点击“确定”按钮。

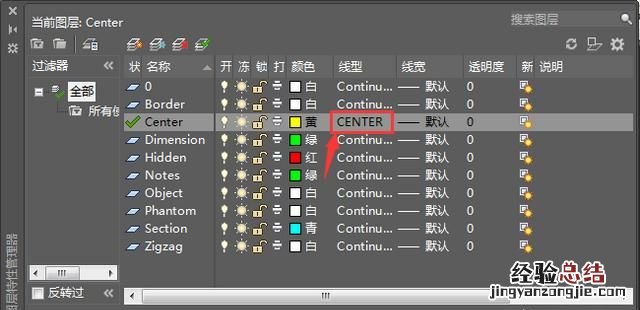

3.4、这样我们就为“Center”图层指定了“CENTE”线型。

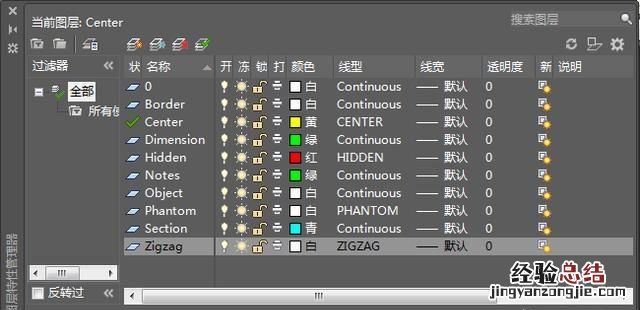

3.5、同样的方法，我们为“Hidden”图层指定“HIDDEN”线型；“Phantom”图层指定“PHANTOM”线型；“Zigzag”图层指定“ZIGZAG”线型。

4、给图层指定线宽

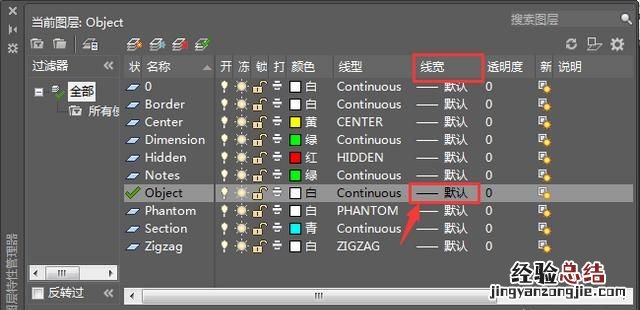

4.1、打开“图层特性管理器”，我们看到“Object”图层目前的“线宽”为“默认”，在“默认”上点击一下。

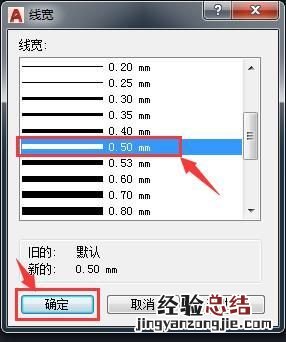

4.2、在弹出的“线宽”对话框中下拉选中“0.50mm”线宽后点击“确定” 。

4.3、这样我们就为“Object”图层指定了“Continuous”线型和“0.50mm”的线宽。

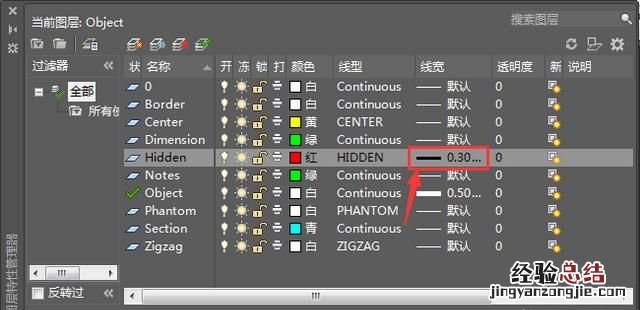

4.4、同样方法，为“Hidden”图层指定“0.30mm”的线宽。

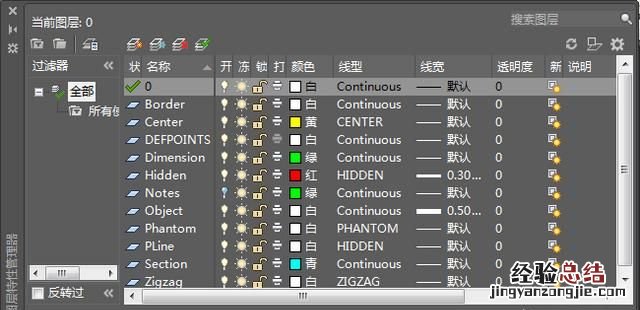

4.5、完成后，整个图层的属性设置如下图所示。

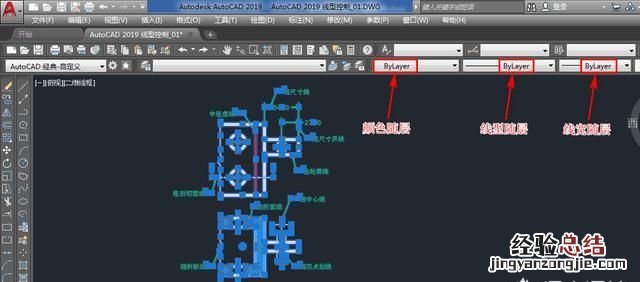

4.6、检查所有对象都各归其层后，全选它们，确认“颜色随层”、“线型随层”、“线宽随层” 。让图层来控制不同对象的颜色、线型、线宽。

4.7、下图为应用到绘图对象上后，在模型空间里的效果。

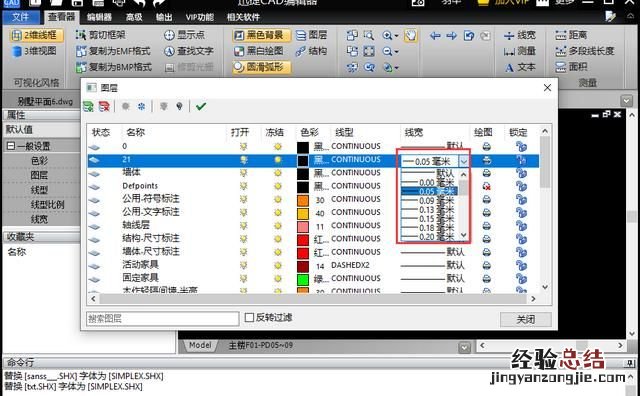

在CAD中，经常会在查看CAD图纸文件的时候查看CAD图层，我们通过CAD图层是可以对CAD图纸文件的内容进行更改的，可以通过属性设置来更改线宽。想要对CAD图层中的线宽更改可以根据以下方法来进行操作。

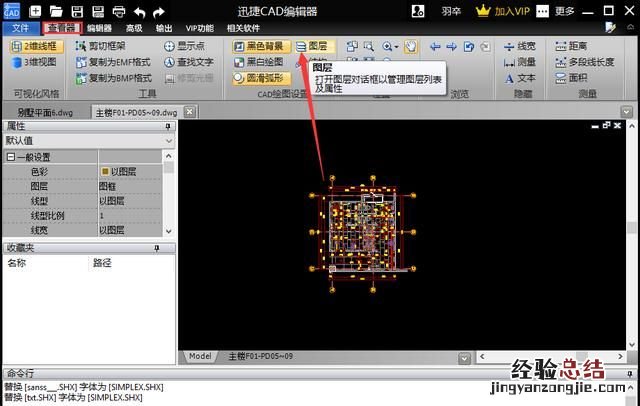

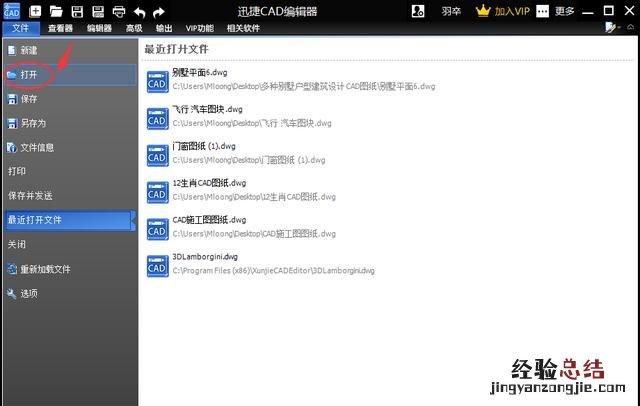

步骤一：将迅捷CAD编辑器在电脑中进行启动，然后进入到操作窗口中，进入之后大家在点击左侧功能栏中的文件选项，在文件的界面中在点击“打开”按钮，界面会跳转到打开对话框中，在对话框中打开需要使用的CAD文件进行打开。
