1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。
2．在计算草图上进行管段编号，并标注管段的长度和风量。管段长度一般按两管件中心线长度计算，不扣除管件(如三通、弯头)本身的长度。

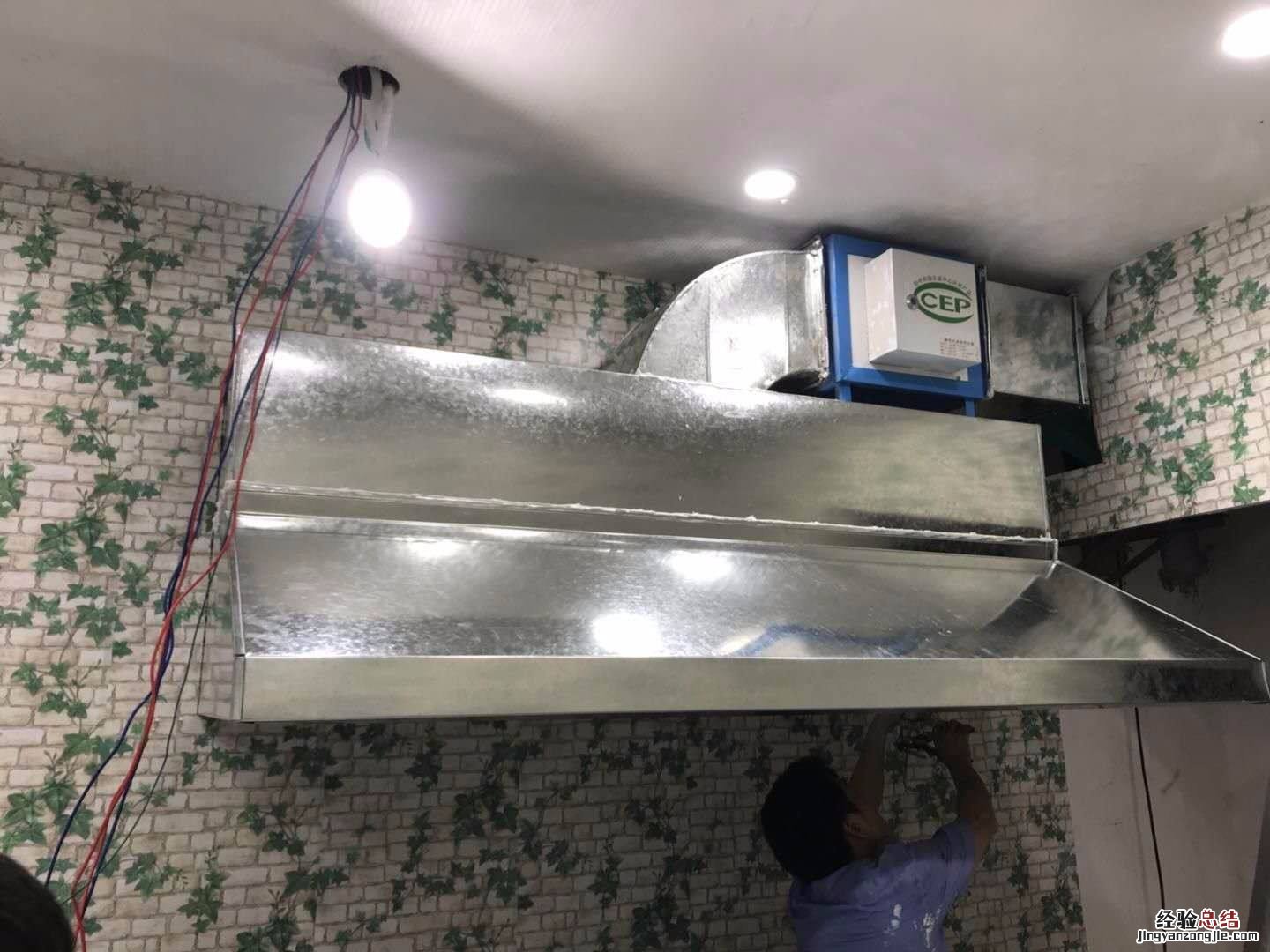

【空调通风管道安装图空调通风管道安装图片】

文章插图

3．选定系统最不利环路，一般指最远或局部阻力最多得环路。
4．根据造价和运行费用的综合最经济的原则，选择合理的空气流速。根据经验总结，风管内的空气流速可按P111表6.3确定。
5．根据给定风量和选定流速，逐段计算管道断面尺寸，并使其符合表6.1所列的矩形风管统一规格。然后根据选定了的断面尺寸和风量，计算出风道内实际流速。
