还是老规矩，之前看过旺哥文章的粉丝都知道，旺哥一向不喜欢先从定义去理解 ， 而是先了解它的应用场景，了解了它的应用场景之后，会知道难点在哪里，再次去了解它的定义，就会有种非常通透的感觉 ， 会更加容易掌握这个知识点 。
下面旺哥以自己的一些理解，来给大家总结分享一下关于二极管的一些常用知识点，帮助大家快速入门二极管 。
1.什么是二极管
文章插图

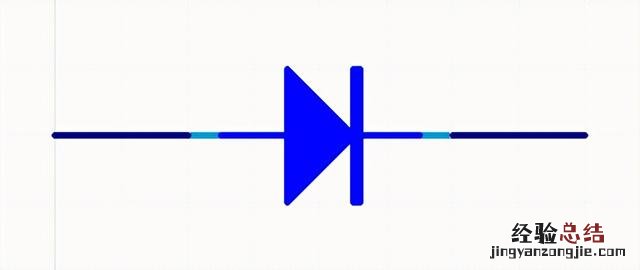

它就是电流的一个单向流动门，电流必须顺着三角箭头方向才行，反之电流就被挡住了 。
2.二极管兄弟两
真的就跟兄弟两一样，因为制作材料不同，兄弟两的名字分别叫硅二极管的锗二极管 。
硅二极管：导通电压约为0.6-0.7V；
锗二极管：导通电压为0.2-0.3V ，
什么是导通电压：和水流过管道原理一样，水要流过管道 ， 必须要水压克服管道的阻力才行 。同理，电流要流过二极管，它的电压必须比克服二极管所需的电压要大，此处的克服通过二极管所需的电压就叫导通电压 。
3.二极管常见的应用场景
防反接
文章插图

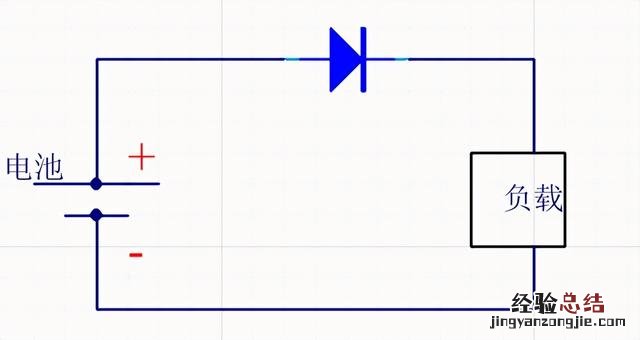

说明一下 ， 很多人可能不知道，这里的防反接是防止电源反接，保护是保护负载 。如果电源没接反，那么电流从正极出来经过二极管，流过负载，回到电源负极 。
如果电源接反了，那么电流从下面过去经过负载，但是二极管会挡住去路，因此保护了负载 。
此电路适用于小电流电路，如果大电流由于二极管有0.7V压降，P=UI,就会产生很大的能量损耗 。
电压钳位
文章插图

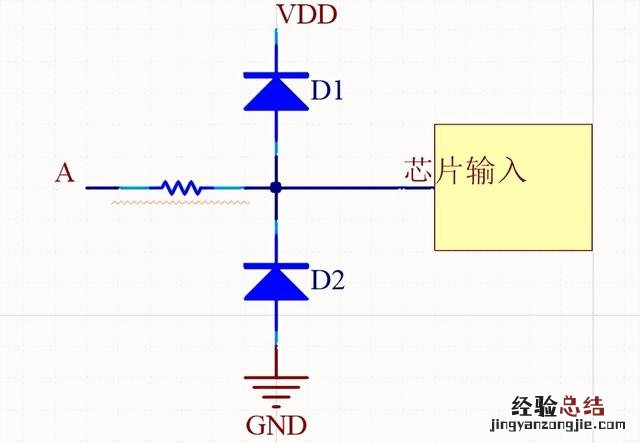

有很多单片机ADC检测电路中都会用到这个钳位保护电路，它的原理如下 ， D1,D2这两个二极管的导通电压均为0.6V,当A点进来的电压大于VDD+0.6V时 ， D1导通 ， 此时芯片输入脚会被钳位在VDD+0.6V左右，即使A点的电压，再加大也不会变 。当A点的电压小于-0.6V时，D2导通，此时芯片输入脚电压会被钳位到-0.6V，即使A点的电压再小，芯片输入脚的电压始终在-0.6V.
倍压
文章插图

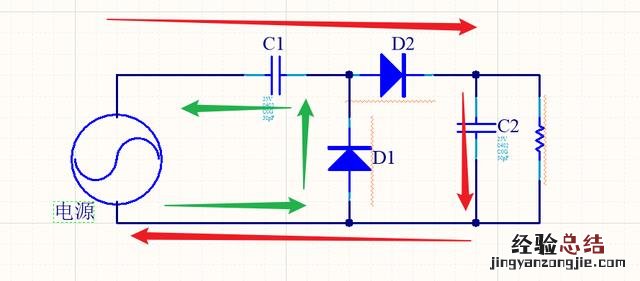

上图是倍压电路图，原理也很简单 ， 当电源负半周时，D2截至，电流从下面出来，经过D1,再经过C1回到电源 ， 此时C1充满电，右+左-，电源正半周时 ， C1电压叠加电源电压，D2导通，D1截至，C2上+下- ， 峰值电压达到2倍电源的峰值电压，因此叫倍压电路 。
稳压
文章插图

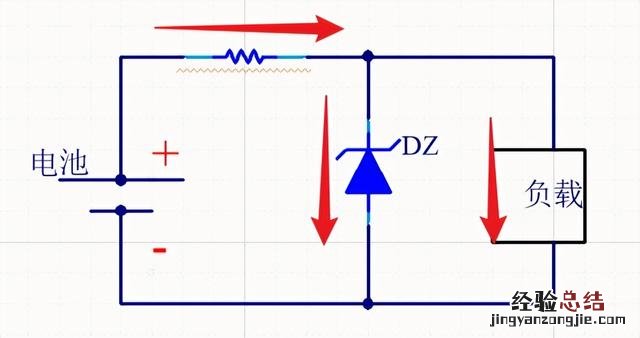

用来稳压的二极管就叫稳压二极管或者齐纳二极管，它利用反向击穿这个特性，流过DZ的电流可以在很大范围里面变化，而电压几乎不变，因此被用到稳压电路 。
整流
文章插图

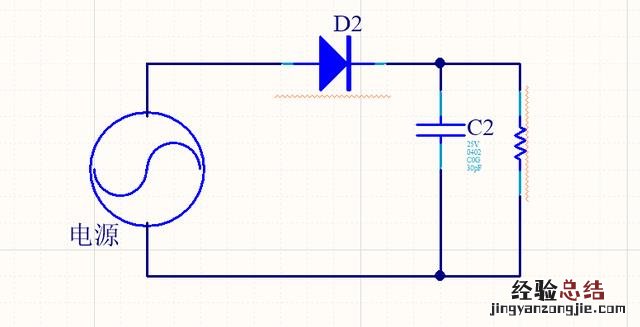

通过图片，相信大家基本已经看出来了，当电源正半周时 ， 电流从上面流出，经过D2 ， 流回 。当电源负半周时，电流从下面流出，但是D2反向截至，因此电源负半周时没有回路，最后交流电就被整流成单向直流电 。
续流二极管
文章插图

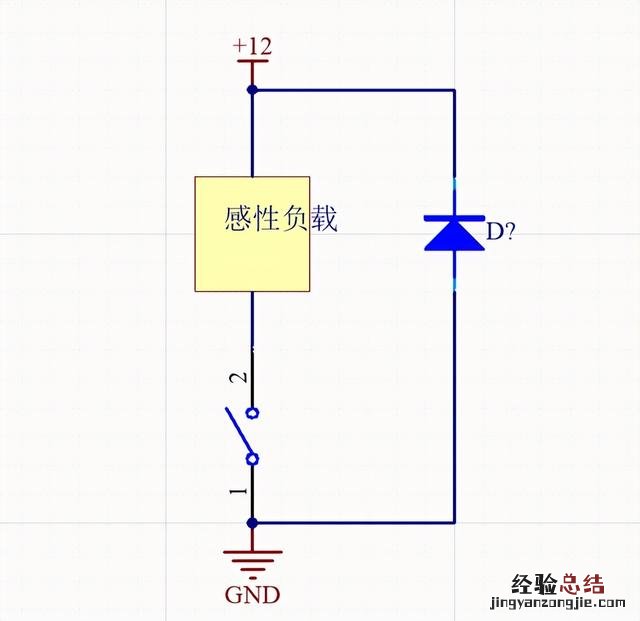

【二极管电路图基础知识 二极管电路示意图】 这个也是很好理解，假设12V电源有电流流出，经过负载流回负极，突然开关断开，由于电流就像水流，不能突变，不能凭空消失，那怎么办呢，此时在旁边加一个续流二极管，此部分电流可以顺着二极管流回，以免损坏元件 。
