1、标准螺纹
凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹 。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹 。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注 。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋） 。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出 。
2、非标准螺纹
牙型、直径等不符合标准的螺纹称为非标准螺纹 。非标准螺纹没有专用代号 ， 需要标注每一个尺寸 ， 技术要求等 。
应当尽量采用标准螺纹 。
普通螺纹的标注方法
1、对于单线普通螺纹
标注格式为（GB/T197-2003 2004年执行）：
文章插图
对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得 。细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25 。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难 。字母代表尺寸与标准尺寸偏离的程度 。一般外螺纹（杆）要比内螺纹（孔）要小一些 。外螺纹用小写字母表示 ， 只有e、f、g、h四个字母，离h越近，间隙越小 。内螺纹用大写表示，只有G,H两 。个字母 。如果中径和顶径的公差代号相同，标一个就可以了 。
旋合长度分为短、中、长三种，代号分别用S、N、L表示 。一般中等旋合长度不用标注 。右旋螺纹不标注旋向，左旋标注 LH 。
2、对于多线普通螺纹
标注格式为：
文章插图
对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2 。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为twostarts；三线为threestarts；四线为fourstarts），标注的线数必须使用英文 。上面的例子可以改为：M14XPh6P2(three starts)-7H-L-LH 。

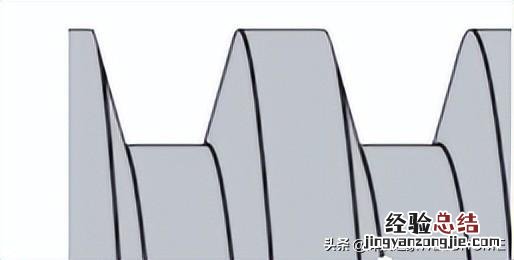

3.梯形螺纹的标注方法
标准螺纹的标注方法更新时间不一样，有些还不太统一 。
文章插图
梯形螺纹的标准为GB/T 5796.4-1986 ， 类似于DIN103，跟原来的普通螺纹的标准一样（标注格式） 。其标注格式如下：（对于原来的老图 ， 包括普通螺纹大家也应该认识） 。
螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代号 。
梯形螺纹的特征代号为：Tr 。
例如：大径40，导程14、螺距7、左旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：
Tr40×14(P7)LH-7e 。
对于单线螺纹，大径后面直接标螺距数值即可 。如大径40，螺距7、单线、右旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为： Tr40×P7-7e
注意右旋螺纹不标旋向 。
注意：新的梯形螺纹标准的颁布 ， 有可能和普通螺纹标一致的趋势 。目前的设计应该按照上面的方法进行设计 。
4. 非密封管螺纹的标注方法
55度的非密封的管螺纹(GB7307-2001)
标注格式:
螺纹特征代号G 尺寸代号公差等级—旋向
尺寸代号为管螺纹的定性数据 ， 不是真正的大径尺寸，用英寸表示，但标注时不标注英寸的两撇（"），因此管螺纹尺寸标注中的尺寸代号表示的一个无量纲的数据，不是毫米，与一般的尺寸标注不同 。
这种管螺纹外螺纹的公差等级只有A、B两种，注意这只是一个代号，与普通螺纹的概念还不一样 。
【螺纹标注方法教程图解 螺纹标准尺寸规格表】 非螺纹密封的管螺纹 ， 内螺纹的公差代号只有一种，一般不标注 。
旋向的标注与普通螺纹相同，右旋不标注，左旋标注LH 。
如：G1/2A, 表示非螺纹密封的管螺纹外螺纹，右旋；
G1/2-LH, 表示非螺纹密封的管螺纹内螺纹，左旋；
对于装配图中的非螺纹密封的管螺纹：只标外螺纹的标记 。
5. 用螺纹密封的管螺纹
55度的用螺纹密封的管螺纹
圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；
圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；
1、圆锥外螺纹特征代号：
与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：，如；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：，如
2、圆锥内螺纹的特征代号为：Rc ， 如Rc3/4;
圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4 。
3、内外管螺纹只有一种公差带代号，因此省略不标 。
4、螺纹副：尺寸代号只注写一次 。如
，Rc只能和旋合；只能和旋合；5、和的区别：待查 。
6、左旋时加LH
6. 60度密封管螺纹
6.160度圆锥内外螺纹
GB/T12716-2002
螺纹特征代号：NPT
如：NPT6;
6.2 圆柱内螺纹：GB/T12716-2002
螺纹特征代号：NPSC。
如NPSC3/4
左旋时加LH
7. 锯齿形螺纹
锯齿形螺纹的标准为GB/T13576-1992 。
1、锯齿形螺纹的特征代号为：B 。
2、其他的规则同梯形螺纹 。
如：B40×7-7a 表示锯齿形外螺纹，大径40，螺距7，单线，中径顶径公差代号7a；
B40×14(P7)LH-8c-L 表示锯齿形外螺纹 ， 大径40，导程14、螺距7，左旋、中径顶径公差代号8c, 长旋合长度 。

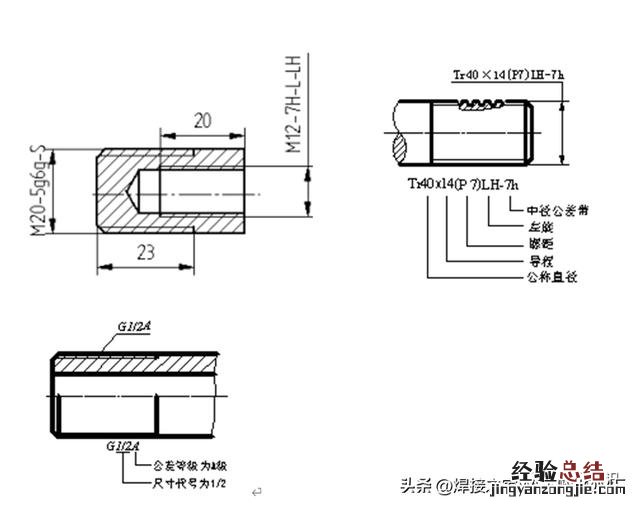

标注举例：
文章插图
