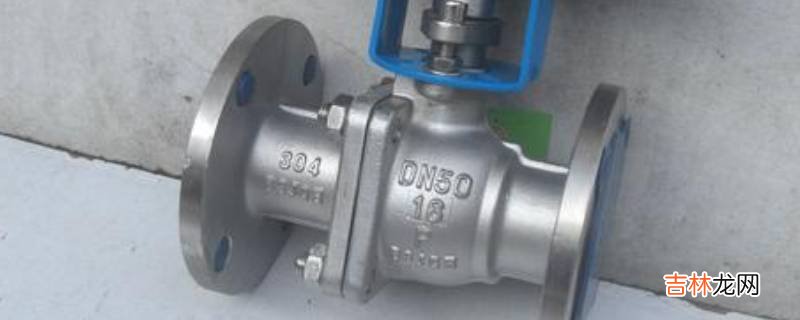

PN16表示公称压力1.6MPa 。PN,公称压力(Nominal Pressure),是压力的一种表示方法;主要用在管道及管配件、阀门等壳体设备的压力表示 。
公称压力PN是一个用数字表示的与压力有关的标示代号,是供参考用的方便的圆整数 。同一公称压力PN值所表示的同公称通径的所有管路附件具有与端部连接型式相适应的同一连接尺寸 。
【pn16是什么意思】压力:
法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关 。因为在制定法兰尺寸系列、计算法兰厚度时,是以Q345R在20℃时的机械性能为基准制定的,所以,规定以此基准所确定的法兰尺寸,在20℃时,它的最大允许操作压力就认为是具有该尺寸法兰的公称压力 。例如公称压力PN0. 6MPa的法兰,就是指具有这样一种具体尺寸的法兰,该法兰是用Q345R制造的,在20℃时,它的最大允许操作压力是0. 6MPa 。如果把这个PN0. 6MPa的法兰用在高于20℃的条件下,那么它的最大操作压力将低于它的公称压力0. 6MPa 。反之,如果将它用于低于20℃的条件下,仍按20℃确定其最高工作压力 。如果把法兰的材料改为Q235A,那么Q235A钢的机械性能比Q345R要差许多,这个公称压力PN0. 6MPa的法兰,即使是在20℃时操作,它的最大允许操作压力也将低于它的公称压力 。反之,如果把法兰的材料由Q345R改为14Cr1MoR,那么,由于14Cr1MoR的机械性能优于Q345R,这个公称压力PN0.6MPa的法兰,在20℃操作时,它的最大允许操作压力将高于它的公称压力 。总之法兰允许的最大操作压力是多少,取决于法兰的操作温度和用什么材料制造的 。压力容器法兰标准中规定的法兰材料是Q235R、Q245R、Q345R等在不同温度下,它们的公称压力与最大允许工作压力之间的换算关系,可以将设计条件中给出的操作温度与设计压力换算成查取法兰标准所需要的公称压力 。
