1、总平面布置图：工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等 。
文章插图

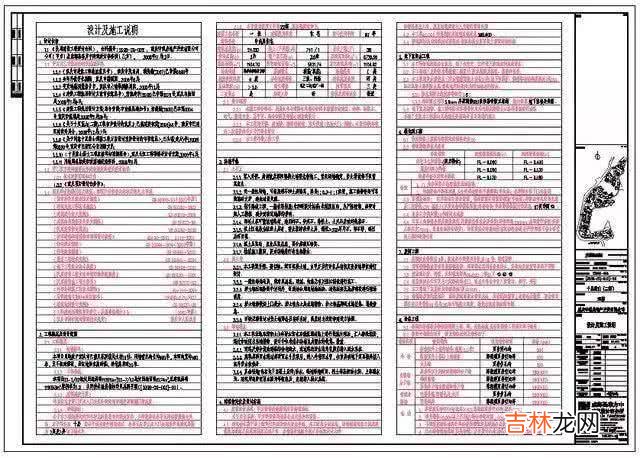

2、设计及施工说明：注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等 。
文章插图

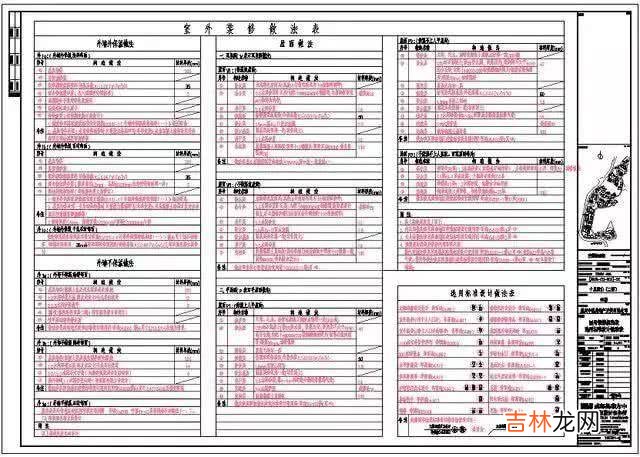

3、做法表：明确各部位的具体做法，如：防水、地面、墙面等 。外墙装饰，室内公共部分做法等 。
文章插图

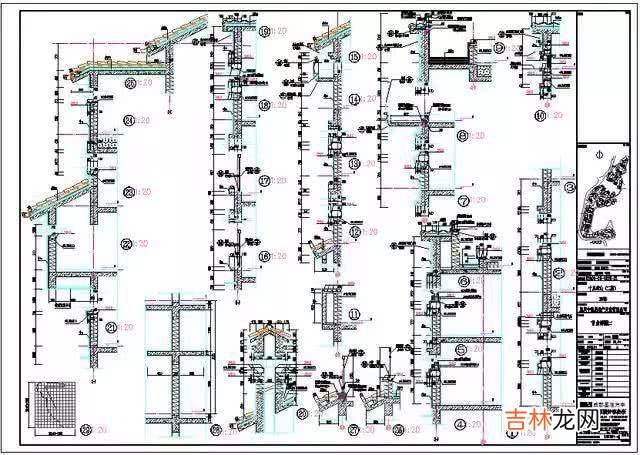

4、节点详图：各类细部构造做法 。明确了构件的具体做法和尺寸、配筋情况 。
文章插图

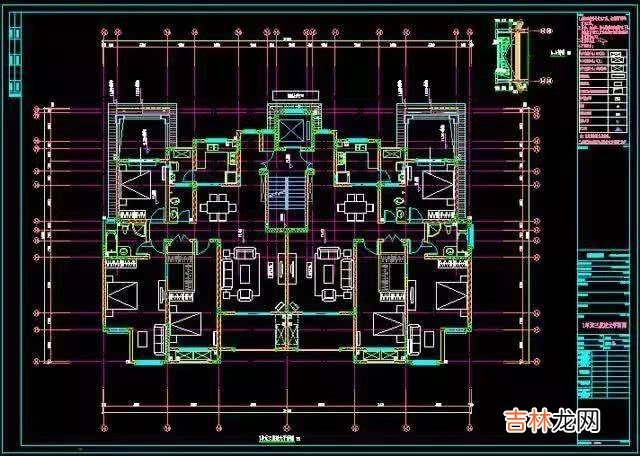

5、平面图：直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高等 。立面图：直观的外立面效果图，标高尺寸：层高、窗台高 。局部大样索引标注、外墙标注法、门窗选材柱等 。
文章插图
6、剖面图：内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等 。
文章插图

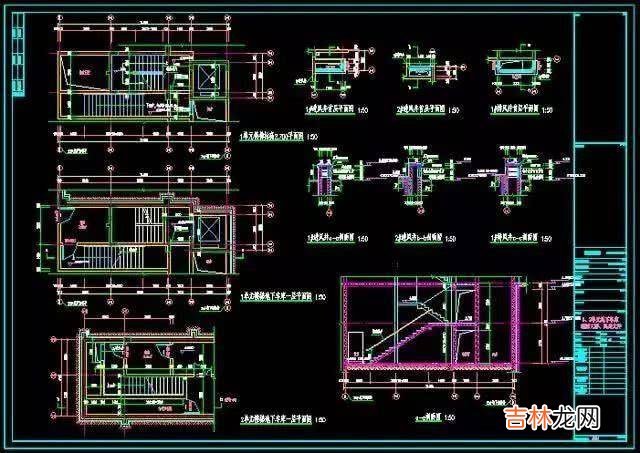

7、楼梯大样图：楼梯放大的详图，由于在平面图中不能细致标出各种尺寸，需单独放大进行标示：墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等 。
文章插图
8、门窗表：统计出门窗规格型号及数量、门窗选材、门窗详细尺寸、门窗标高等 。
文章插图
【建筑施工图纸怎么看】9、节能设计专篇：设计的依据、概况、各种计算参数及分析、保温的范围等 。
