1.CAD炸不开一般有两种原因,下面分别介绍:
2.一种是创建了好几次块,所以通过多次分解就可以解决 。例中三角形和长方形为块1,二者整体与圆形成块2 。

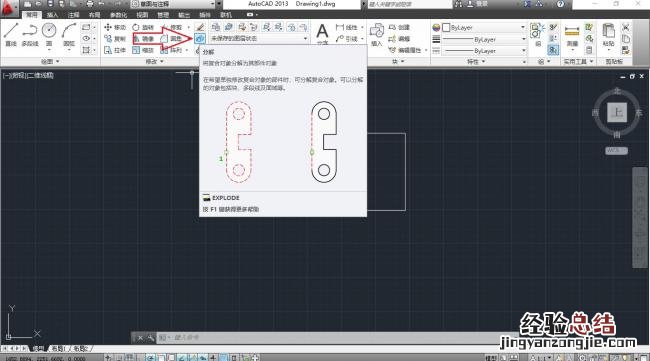

3.选择整体,点击“分解”按钮 。
4.选中圆,我们发现圆被分解出来了 。
【cad线段不能分解怎么回事 - 经验总结 www.jingyanzongjie.com】
5.选择三角形和正方形,点击“分解”按钮,我们发现三角形和正方形分解开了 。
6.另一种不能分解的原因是在创建块时,将“允许分解”前面的对钩去掉了这种块不能直接炸开,只能通将块中的图形复制出来,然后粘贴到合适的位置,具体解决方法如下:选中块——右键——块编辑器
7.进入块编辑器后,选中所有图形,右键——复制,或者ctrl+c,复制块中的所有图形
