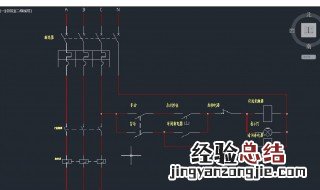

1、转换开关SA1有四个档位，从左到右依次为：自动、手动、停止和旁通。在表示开关档位的每条竖线上、开关的触点（对）编号下有几个小白点。当开关处于某个档位时，有小白点的触点为闭合状态；反之则为断开状态。

【自动按钮手动按钮时刻开关接法 2步实现连接自动按钮手动按钮开关】2、以SA1为例：当开关处于“自动”档位时，触点1、2闭合以及触点3、4闭合；其余触点断开。当开关处于“手动”档位时，触点9、10闭合以及触点11、12闭合；其余触点断开。以此类推。特别说明一点，任一对触点可以在某一个档位闭合，也可以在某几个档位闭合，同一个系列的开关由不同的开关代号加以区别。
