稍微解读下上面的输出。

+ 56e0000**

表示页堆的堆句柄。

NormalHeap - 5aa0000

表示页堆关联的 NT堆，可能有朋友要问了，既然都开启页堆了, 还要弄一个 ntheap 干嘛？大家不要忘了，windows 的一些系统api会用到这个堆。

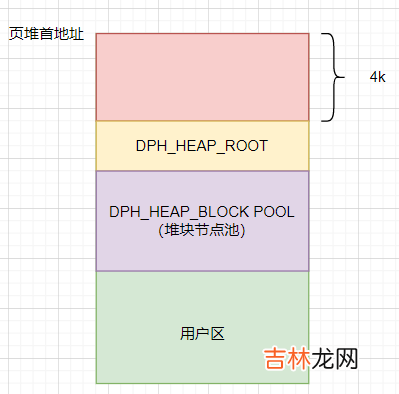

接下来有一个问题，如何观察这两个 heap 之间的关联关系呢？要回答这个问题，需要了解页堆的布局结构，画个简图如下：

文章插图
从图中可以看到，离句柄偏移 4k 的位置有一个 DPH_HEAP_ROOT 结构，它相当于 NTHEAP 的_HEAP，我们拿 56e0000 举个例子。
0:000> dt nt!_DPH_HEAP_ROOT 56e0000+0x1000ntdll!_DPH_HEAP_ROOT ... +0x0b4 NormalHeap : 0x05aa0000 Void +0x0b8 CreateStackTrace : 0x042f4d94 _RTL_TRACE_BLOCK +0x0bc FirstThread : (null)上面输出的 NormalHeap: 0x05aa0000 就是它关联的 ntheap 句柄。
3. 堆块布局研究对页堆有了一个整体认识，接下来继续研究堆块句柄，我们发现 ptr=0x56e5ff0 是落在 56e0000 这个页堆上，接下来我们导出这个页堆的详细信息。
0:000> !heap -p -h 56e0000 _DPH_HEAP_ROOT @ 56e1000 Freed and decommitted blocks DPH_HEAP_BLOCK : VirtAddr VirtSize Busy allocations DPH_HEAP_BLOCK : UserAddr UserSize - VirtAddr VirtSize 056e1f70 : 056e5ff0 00000009 - 056e5000 00002000 unknown!fillpattern _HEAP @ 5aa0000 No FrontEnd _HEAP_SEGMENT @ 5aa0000 CommittedRange @ 5aa04a8 HEAP_ENTRY Size Prev Flags UserPtr UserSize - state 05aa04a8 0167 0000 [00] 05aa04b0 00b30 - (free) * 05aa0fe0 0004 0167 [00] 05aa0fe8 00018 - (busy) VirtualAllocdBlocks @ 5aa009c上面的信息如何解读呢？我们逐一来聊一下吧。

_DPH_HEAP_ROOT @ 56e1000

这个已经和大家聊过了，它和 _HEAP 结构是一致的。

DPH_HEAP_BLOCK :

从字面意思就能看出来和 ntheap 的 heap_entry 是一致的，都是用来描述堆块信息，不过有一点要注意，这个堆块是落在上图中的 DPH_HEAP_BLOCK Pool 池链表结构中的，言外之意就是它不会作为 heap_entry 的头部附加信息，接下来我们 dt 导出来看看。
0:000> dt ntdll!_DPH_HEAP_BLOCK 056e1f70 +0x000 pNextAlloc : 0x056e1020 _DPH_HEAP_BLOCK +0x000 AvailableEntry : _LIST_ENTRY [ 0x56e1020 - 0x0 ] +0x000 TableLinks : _RTL_BALANCED_LINKS +0x010 pUserAllocation : 0x056e5ff0 "???" +0x014 pVirtualBlock : 0x056e5000 "???" +0x018 nVirtualBlockSize : 0x2000 +0x01c nVirtualAccessSize : 0x20 +0x020 nUserRequestedSize : 9 +0x024 nUserActualSize : 0x56e1f60 +0x028 UserValue : 0x056e1fc8 Void +0x02c UserFlags : 0x3f18 +0x030 StackTrace : 0x042f4dcc _RTL_TRACE_BLOCK +0x034 AdjacencyEntry : _LIST_ENTRY [ 0x56e1010 - 0x56e1010 ] +0x03c pVirtualRegion : (null)
