Activiti7基本介绍

生活百科

官方地址官方地址
官方最新用户文档-V6.0.0
码云镜像-activiti-7-developers-guide
关于BPMNBPMN（Business Process Model AndNotation）- 业务流程模型和符号 是由BPMI（BusinessProcess Management Initiative）开发的一套标准的业务流程建模符号，使用BPMN提供的符号可以创建业务流程 。2004年5月发布了BPMN1.0规范.BPMI于2005年9月并入OMG（The Object Management Group对象管理组织)组织OMG于2011年1月发布BPMN2.0的最终版本 。

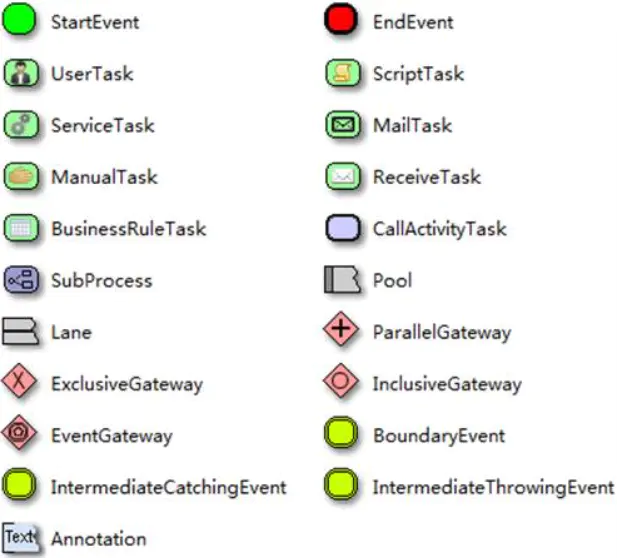

Activiti 就是使用 BPMN 2.0 进行流程建模、流程执行管理，它包括很多的建模符号 。

Activiti7基本介绍

文章插图

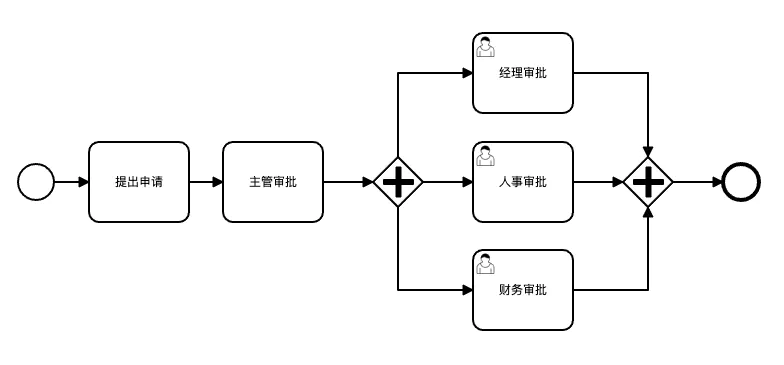

可以使用这些符号来绘制流程图，例如下图：
Activiti7基本介绍

文章插图
Activiti也是通过将这些流程图的BPMN文件部署到数据库中，然后启动相应的流程，来完成工作流的一个映射 。这些节点可以指定一些参数、表达式、绑定事件或者绑定解析处理类，来实现对每个流程节点的处理 。
对于BPMN流程图的绘制方法这里就不做赘述，因为我也不是了解很多，网上有许多非常好的文章可供参考 。
Activiti 的架构

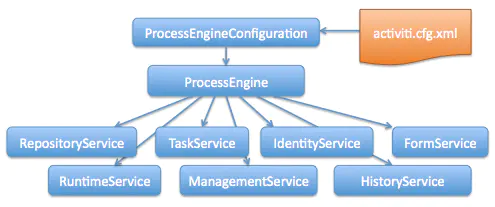

引擎API是与Activiti交互的最常见方式 。中心起点是ProcessEngine，可以按照配置部分中所述的多种方式创建。从ProcessEngine，您可以获得包含工作流/ BPM方法的各种服务 。ProcessEngine和服务对象是线程安全的 。因此，您可以为整个服务器保留对其中之一的引用 。

Activiti7基本介绍

文章插图
api.services
Activiti的工作流程是通过读取一个配置文件，然后得到一个工作流引擎实例，通过这个引擎可以获取多个不同模块的Service，然后就可以使用这些Service去完成相应的接口，比如部署会使用到RepositoryService,实例会用到RuntimeService等 。（注意：FormService和IdentityService已经在新版本中删除了）
// 获取引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 获取ServiceRuntimeService runtimeService = processEngine.getRuntimeService();RepositoryService repositoryService = processEngine.getRepositoryService();TaskService taskService = processEngine.getTaskService();ManagementService managementService = processEngine.getManagementService();IdentityService identityService = processEngine.getIdentityService();HistoryService historyService = processEngine.getHistoryService();FormService formService = processEngine.getFormService();DynamicBpmnService dynamicBpmnService = processEngine.getDynamicBpmnService();Service总览Service名称作用RepositoryService资源管理服务RuntimeService流程运行管理类TaskService任务管理类HistoryService历史管理类ManagerService引擎管理类
Activiti7基本介绍

文章插图

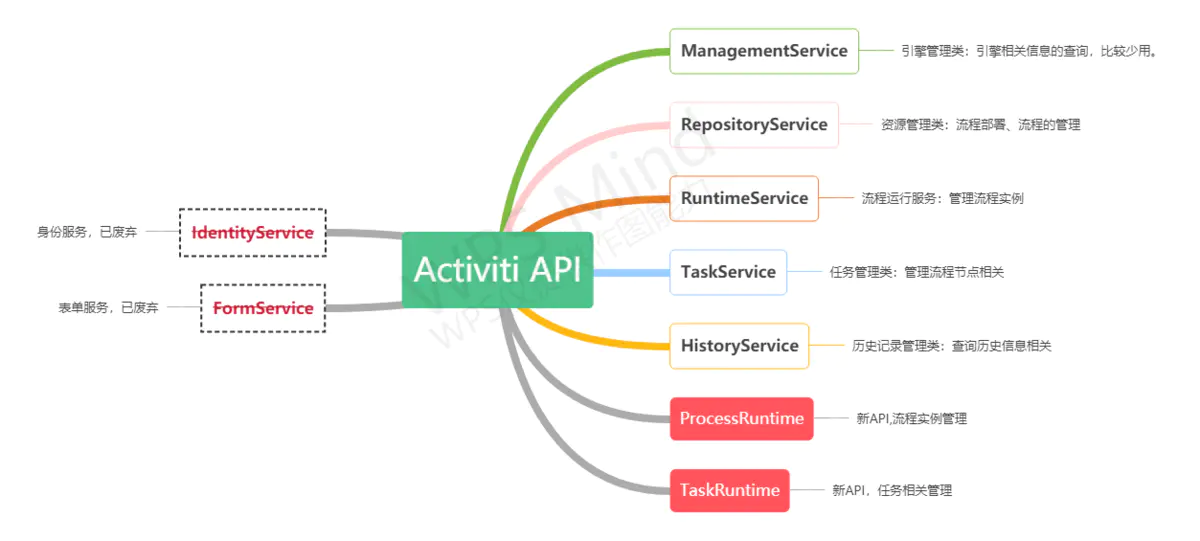

Activiti API
Activiti7基本介绍

文章插图

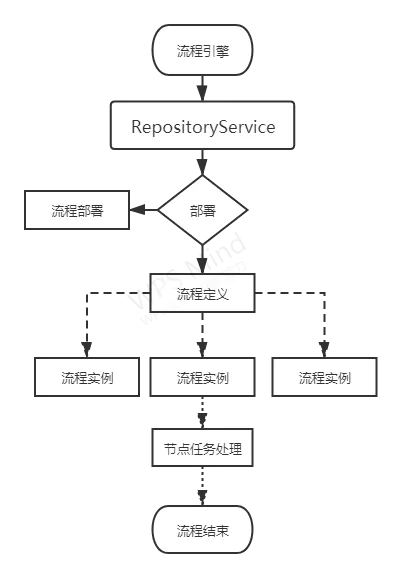

activiti运行流程
流程部署在使用Activiti进行流程管理之前，首先需要将建模工具绘制的业务流程图部署到数据库中，这个时候就需要使用RepositoryService，可以通过RepositoryService进行流程部署、查询流程定义、暂停或激活发布的流程定义等 。官方教程
部署流程ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();DeploymentBuilder deploymentBuilder = repositoryService.createDeployment();Deployment deploy = deploymentBuilder.addClasspathResource("bpmn/stadiumapplication.bpmn").name("球场申请流程").deploy();
