方法|5大UG摆正产品方法，你更喜欢用哪个？

一般正规产品是不需要摆正的 。
但是遇到客户给过来的是整套产品零件的时候 ， 基本上都需要摆正单个零件来方便分模和模具设计了！
公司设计师经常使用的摆正方法有5种 ， 你都知道几种呢？
1 ， 取平面摆正 ， 2 ， 取装配位摆正 ， 3 ， 取辅助线摆正 ， 4 ， 取辅助面摆正 ， 5 ， 用外挂摆正.
下面我们一一介绍一下.
【方法|5大UG摆正产品方法，你更喜欢用哪个？】1 ， 取平面摆正

方法|5大UG摆正产品方法，你更喜欢用哪个？
文章图片
大多数产品都是规则几何形状的产品 ， 只要找到和ZC出模方向的面 ， 就可以放置坐标系来完成想要把产品摆正的方向！
2 ， 取装配位摆正

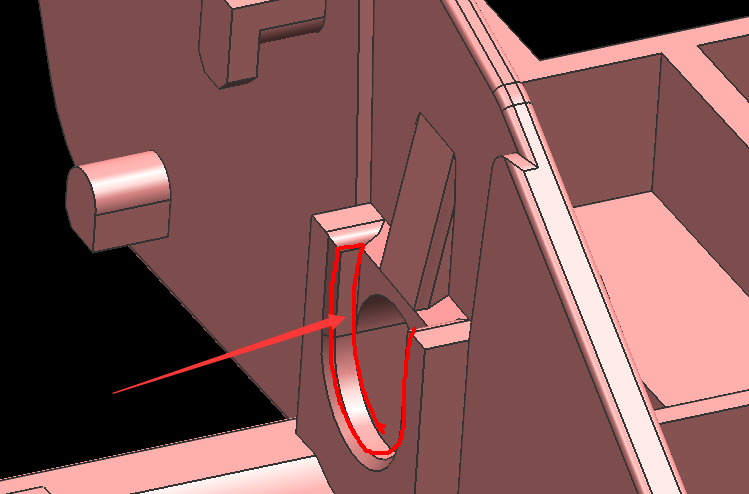

大部分需要和其他产品一起装配的零件 ， 都会预留孔位 ， 或者柱位来进行装配 ， 而这些地方基本上都是不拔模的 ， 也就是说是直身面 ， 这时候就可以用这些位置来当成ZC出模方向进行快速摆正！

方法|5大UG摆正产品方法，你更喜欢用哪个？
文章图片
3 ， 做辅助线
辅助方式需要一定经验 ， 但是很容易处理比较难的产品摆正！

方法|5大UG摆正产品方法，你更喜欢用哪个？
文章图片

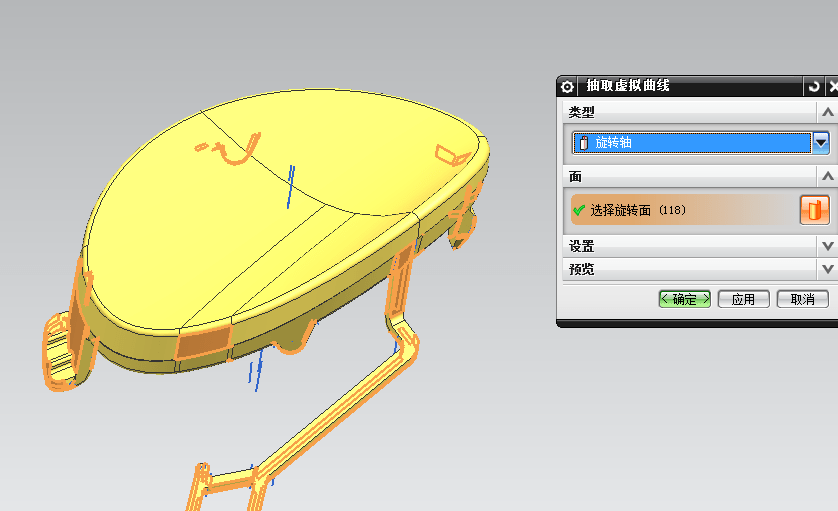

最典型的 ， 比如这种圆形轮廓的产品 ， 我们可以抽取旋转轴 ， 框选整个产品 ， 找到合适的旋转轴 ， 一次就可以摆正产品到最佳位置！
4 ， 做辅助面
做辅助面或者辅助块 ， 又叫强行摆正 ， 你以为老设计师遇到自己从没见过的产品 ， 或者是非常有难度的产品如何快速摆正的 ， 不可能说花几个小时到这个上面的 ， 所以强行摆正是非常有必要的 ， 当然 ， 他也需要一点经验！

方法|5大UG摆正产品方法，你更喜欢用哪个？
文章图片

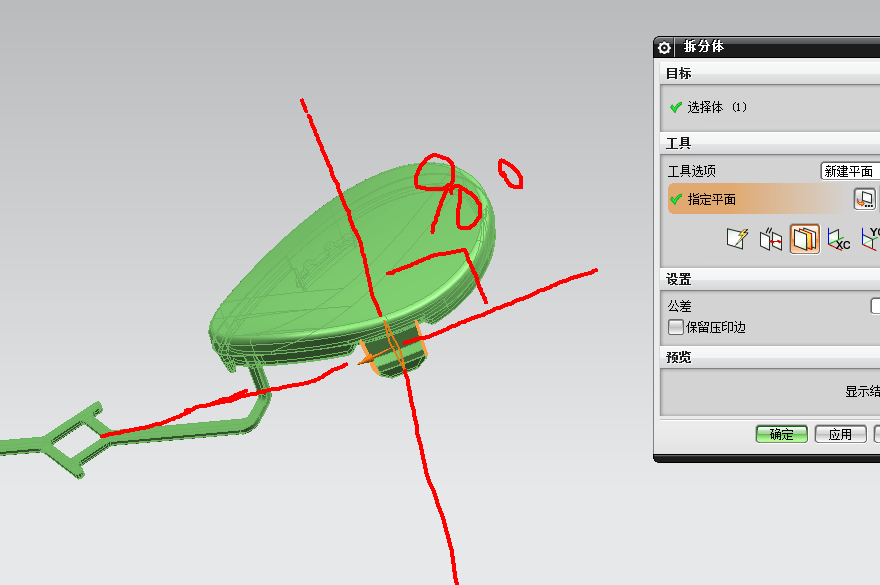

沿着产品任意切两刀 ， 关键是用二等分拆分噢 ， 切的位置尽量找接近自己想要的ZC方向处 ， 横竖切的两次尽量接近90度 ， 最后只要微调一下即可强行摆正！是经验丰富的设计师最喜爱的方法之一！
如果你也遇到了不会的摆正产品 ， 或者困扰方法不对 ， 不会摆正 ， 都可以到我主页联系我一起交流学习喔！
好了 ， 这几种摆正方法不知道你喜欢用哪种呢？
