锡焊是的一个重要环节 ， 修理电路板时就需要用到锡焊技术 。把电子元器件焊接到印刷电路板上 ， 除掌握锡焊技术外，选择好电烙铁 。焊锡丝及助焊剂也很重要.
文章插图
1、电烙铁的种类
电烙铁的品种较多，按电烙铁发热方式分类有内热式、外热式；按电烙铁功率分类有20-300W等多种功率；按功能分类有恒温电烙铁、防静电电烙铁、吸锡电烙铁等 。

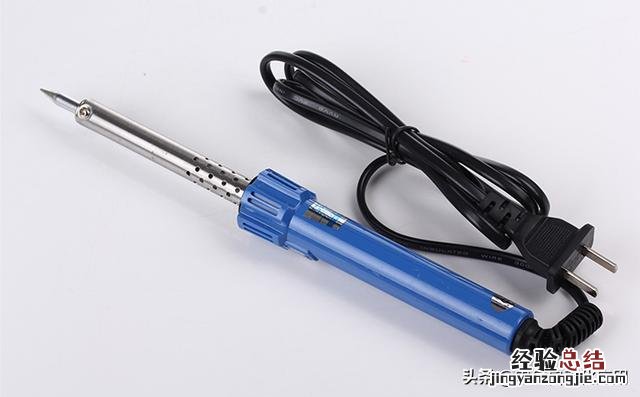

①内热式电烙铁
内热式电烙铁的烙铁芯安装在烙铁头的里面，烙铁芯用镍铬电阻丝绕在瓷管上制成，其发热快 ， 热效率高，20W内热式电烙铁的功效与40W的外热式电烙铁的功效相当 。其具有价格便宜、重量轻、体积小、发热快、耗电低等优点，很适合焊接小型电子元器件和印制电路 ， 所以在仪表维修中得到广泛应用 。
②外热式电烙铁
外热式电烙铁的烙铁头是安装在烙铁芯内，烙铁头由铜为基体的铜合金材料制作 。烙铁头的长短可以调整，烙铁头越短，烙铁头的温度就越高 。其功率有25-300W多种规格 。大功率的外热式电烙铁常用于铁皮构件的焊接 。
③恒温电烙铁
恒温电烙铁具有温度传感器和控制器，可手动改变烙铁头的温度 ， 使烙铁头温度达到设定值时停止加热，既提高了焊接质量，还可延长烙铁头的寿命 。其控温范围为100-400℃ 。恒温电烙铁种类不多，简易式的温度控制电路就安装在烙铁手柄中 。结构较复杂的被称为焊台，其烙铁芯都采用PTC发热元件 ， 改变设定温度后，烙铁头很快就能达到新的设定温度 。烙铁头不仅能调温和恒温，而且可以防静电、防感应电，很适合焊接CMOS器件 。有的产品还具有温度数字显示 。功率大多为60W 。
文章插图

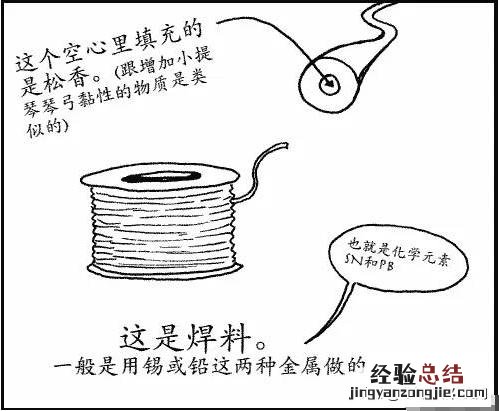

2、焊锡的种类
焊锡有焊锡丝和焊锡条两种，本文仅介绍电子元器件手工焊接使用的焊锡丝 。焊锡丝作为填充物的金属加到电子元器件的表面和缝隙中 ， 并用来固定电子元器件，所以要选择质量好的产品 。
焊锡丝常用的线径有0.6mm、0.8mm、1.0mm、1.2mm等 。FLUX表示焊锡丝的松香含量，常见的有2.0%、2.2%、2.5%等 。有铅焊锡丝的标签上通常会有Sn表示含锡量，Pb表示含铅量 ， 但在行业内常将含锡量称为“度数”，度数是指有铅焊锡丝中含锡量的多少 。如63度则表示含锡量为63% ， 含铅量为37%；45度则表示含锡量为45%，含铅量为55% 。
3、助焊剂的种类
焊锡没有助焊剂是无法进行焊接的，因为助焊剂可除去焊件的氧化膜；防止焊接面的氧化；增加焊锡流动性，有助于焊锡湿润焊件 。助焊剂性能的好坏决定了焊接的质量 。
焊接电子元器件最好的助焊剂是松香或松香酒精溶液 。松香是中性物质，对电子元器件没有腐蚀作用 。特别要指出，焊锡膏用后会有残留物在焊件附近 ， 容易沾染尘污，残留物属酸性 ， 对元件有一定的腐蚀作用 。所以，除用来焊铁皮等机械焊件 ， 焊锡膏不能用来做仪表电路维修时的助焊剂 。
配制松香酒精溶液的方法
把松香研碎成为粉末状，加上无水酒精，就可制作出松香酒精溶液 。找个瓶口能密封的玻璃瓶，把松香粉末放入瓶中，加入分析纯酒精，拧上瓶盖，放置几小时后，摇动玻璃瓶使松香末溶解，看有无松香沉淀物，必要时再加入一定的松香粉末，以看到有沉淀即可 。
电烙铁的使用方法 电烙铁是电子维修必备工具，本文介绍电烙铁的正确使用方法、使用注意事项和使用技巧 。要提高焊锡技术，必须首先掌握电烙铁使用方法.
文章插图
1、电烙铁的握法
①握笔法
握笔法适用于小功率和直形烙铁头的电烙铁，适合焊接散热量小的被焊件 。握笔法是最常用的方法 。
②正握法
正握法适用于比较大和弯形烙铁头的电烙铁 。可用于电路板垂直桌面情况时的焊接 。
③反握法
反握法就是用五指把电烙铁的柄握在掌内 。此法适用于大功率电，烙铁，焊接散热量较大的被焊件 。
2、按用途选择电烙铁
焊接印刷电路板上的常规元器件，如二极管、三极管、阻容元件、集成电路时 ， 宜采用20-30W的内热式电烙铁 。新手由于焊接速度较慢，建议使用20W的 。焊接引脚粗大的器件或印刷电路板上的大面积接地点、功率型的接插件时，宜使用45-75W的电烙铁，以保证焊接元器件与印刷电路板或导线之间的牢固性 。不能用小功率电烙铁焊接大型电子元器件的焊点，由于散热快烙铁头温度下降快 ， 会形成焊锡堆积 ， 外观看是焊起了，实际上是虚焊 。用大功率电烙铁在印刷电路板上焊接一般的电子元器件，常会烫坏铜箔线条或电子元器件 。
3、掌握正确的焊接步骤
焊接水平的高低决定了所维修仪表的稳定性、可靠性 。小小焊点的质量问题 ， 可能会造成整套仪表或控制系统不能正常工作的情况 ， 且故障点一般极为隐蔽 。所以掌握正确的焊接步骤，是保证焊接质量的关键，现做一介绍 。

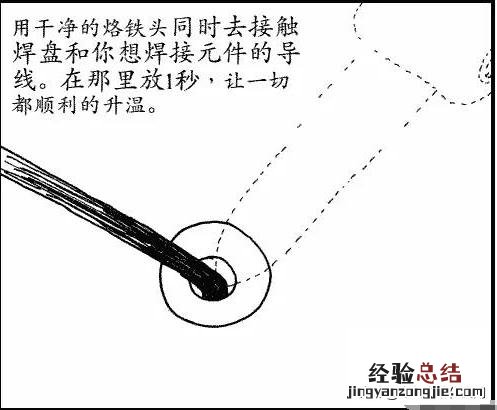

①将烙铁头放置在要焊接的元件引脚处，先加热焊点 。当焊点达到适当温度后，及时将松香焊锡丝放在焊接点上熔化 。
②锡熔化后 ， 应将烙铁头根据焊点形状稍加移动 ， 使焊锡均匀布满被焊点，并渗入被焊面的缝隙 。焊锡熔化适量后，应迅速拿开焊锡丝 。
③当焊点上焊锡已近饱满，焊剂尚未完全挥发，温度适当，焊锡最亮且流动性最强时，将烙铁头沿元件引脚方向迅速移动，快离开时，快速往回带一下 ， 同时离开焊点 ， 以保证焊点表面光亮、圆滑、无毛刺 。最后用斜口钳将过长的元件引脚剪掉，元件引脚稍露出焊点即可 。
上述第①-②步操作过程的时间要控制在2-3s，初学者通常焊接时间都偏长，加热时间长可能会使印制电路板上的铜箔损坏而无法修复 。第③步骤对焊点的质量起决定作用，要多多练习领会其要领 。
4、烙铁头的保护方法
新买的电烙铁使用之前烙铁头要上锡，对铜烙铁头可用砂纸或锉刀先把烙铁头打磨干净，接上电源数分钟烙铁头的颜色就会有变化，说明烙铁发热了，待烙铁头温度升至焊锡熔点时，再用它去蘸松香焊锡丝，烙铁头表面就会蘸上一层光亮的锡，烙铁头就能使用了 。没有蘸上锡的烙铁头，焊接时不会上锡，是无法进行焊接的 。

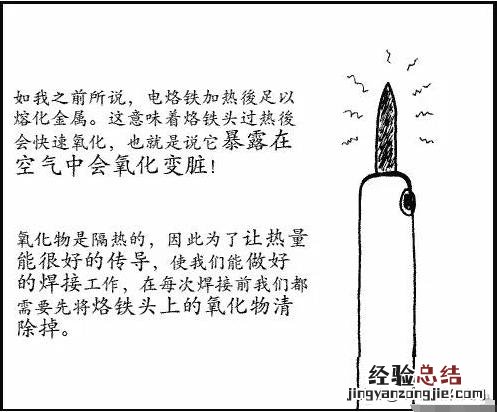

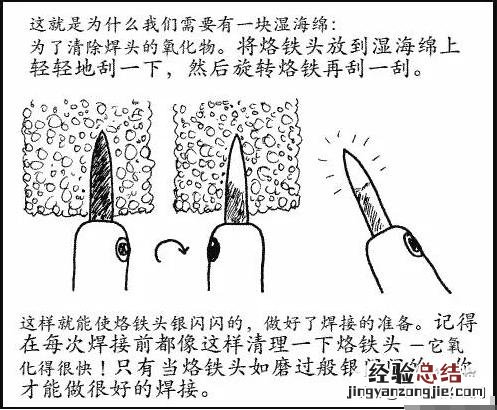

烙铁头要保持清洁，不清洁的烙铁头会很快氧化而上不了锡，日久之后会造成烙铁头被腐蚀的坑点，使焊接工作更加困难 。电烙铁长时间处于待焊状态，温度过高，也会造成烙铁头“烧死” 。不焊接时应立即关断电烙铁电源 。烙铁头上的残余焊剂所衍生的氧化物和碳化物会损伤烙铁头，并使其导热功能下降 。所以要经常用耐温的湿海绵清洁烙铁头 ， 防止烙铁头受损 。每次使用完毕，应抹净烙铁头，蘸上一层锡以保护烙铁头 。

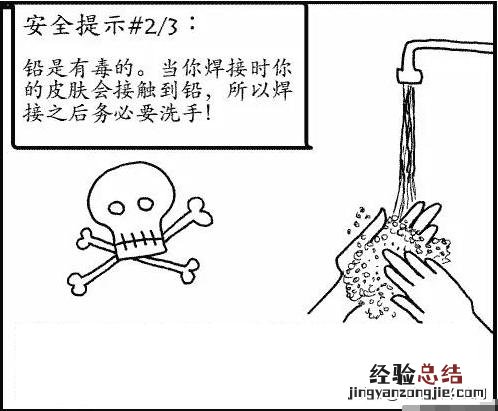

安全注意事项

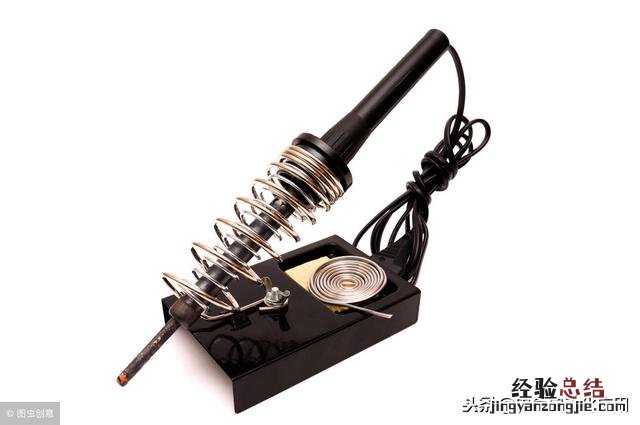

电烙铁是手持工具，使用时一定要注意安全 。新使用的电烙铁要先检查电源线与烙铁金属外壳之间的绝缘电阻，正常时才能使用 。有的生产厂为了节约成本，电烙铁的电源线不用花线，而用塑料线，很不安全 。建议更换为花线，因为花线的织物不容易被烫坏、破损 。电烙铁应放在烙铁架上，不能随便乱放 ， 并注意导线不要碰着烙铁头，避免烫坏物品引发火灾 。电烙铁要保持干燥，使用中不要敲击电烙铁以免损坏 。要定期检查电烙铁的电源线有无破损，电烙铁手柄内的接线柱有没有松动等现象，绝缘电阻是否合格等 。
电烙铁焊接的技巧与方法：图解电烙铁焊接原理：
文章插图

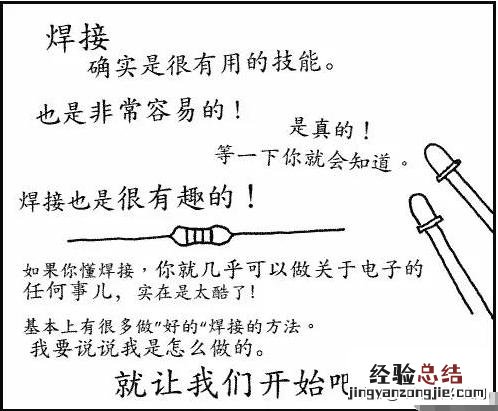

是很有用的技能 。
文章插图

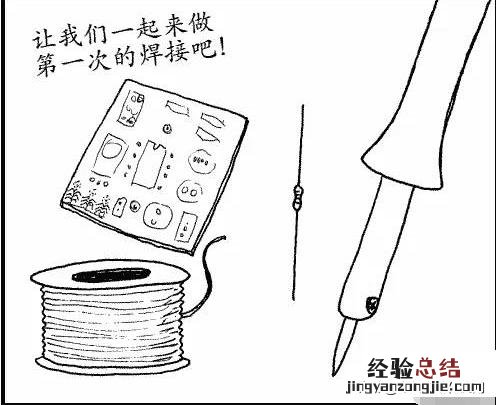

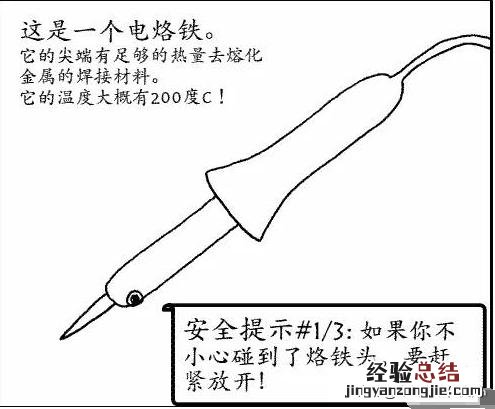

这是一个电烙铁 。

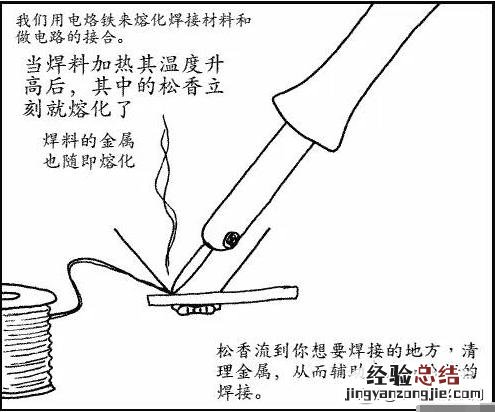

它的尖端有足够的热量去熔化
金属的焊接材料 。
它的温度大概有200度C！
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
文章插图
【电烙铁的正确使用示范 电烙铁的使用方法及焊接技巧】
