F_Step 第N帧像素的第一个点相对于N-1帧的第一个点的step；

Transfer Mode 发送模式，默认是Finite有限点模式，发送完指定帧的图像后自动停止；

Frames Num 待发送的数据帧数量，最小为1 ，最大为-1；

已发送Frames 状态指示，已经发送完成的帧数；

启动发送开始一次发送认为；

停止停止发送；

双通道测试数据输出界面参数设置同单通道范例相同，区别是该范例固定单次输出双通道数据；

文章插图
图 6?3 双通道测试数据输出
单通道测试数据输出(高速)单通道测试数据高速输出，使用多线程处理数据的写入，避免像素时钟较高时，上位机写入数据速度慢导致的数据下溢出。

文章插图

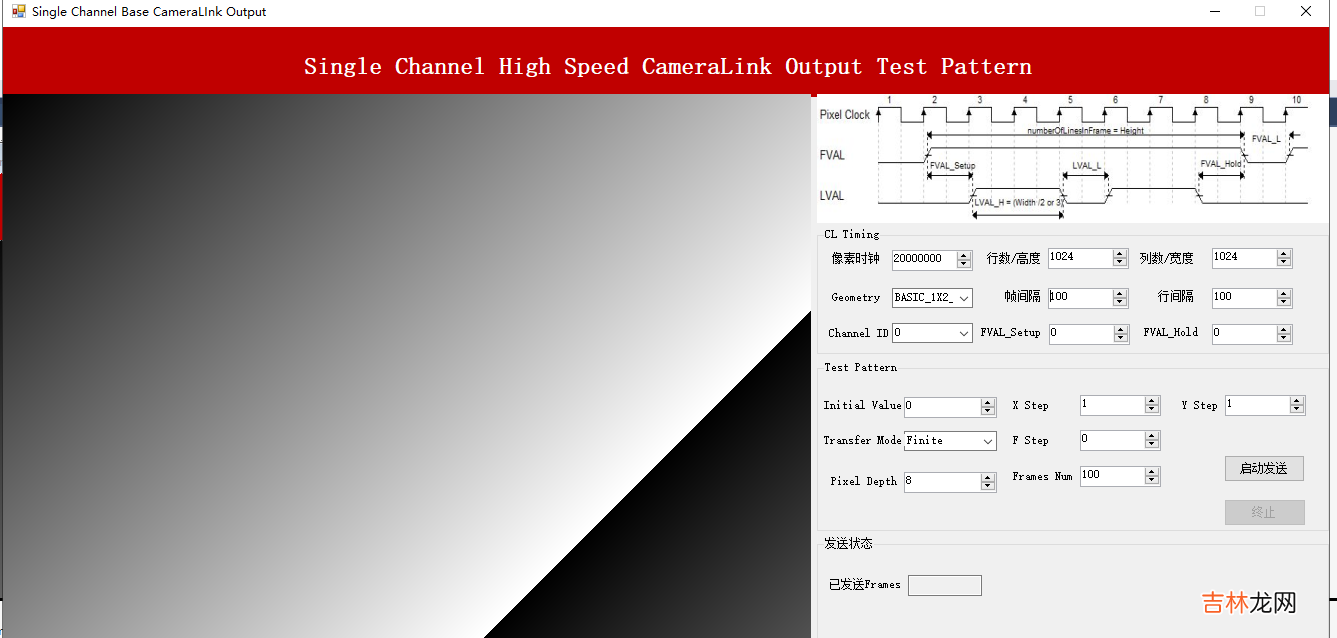

图 6?4 高速单通道测试数据输出
单通道真实图像输出输出单色bmp ， jpg ， raw格式图像，当前程序为客户定制，展示灵活的输出能力。图像数据每一帧会加入一行冗余数据，冗余数据中包含了用户自定义的信息。

文章插图

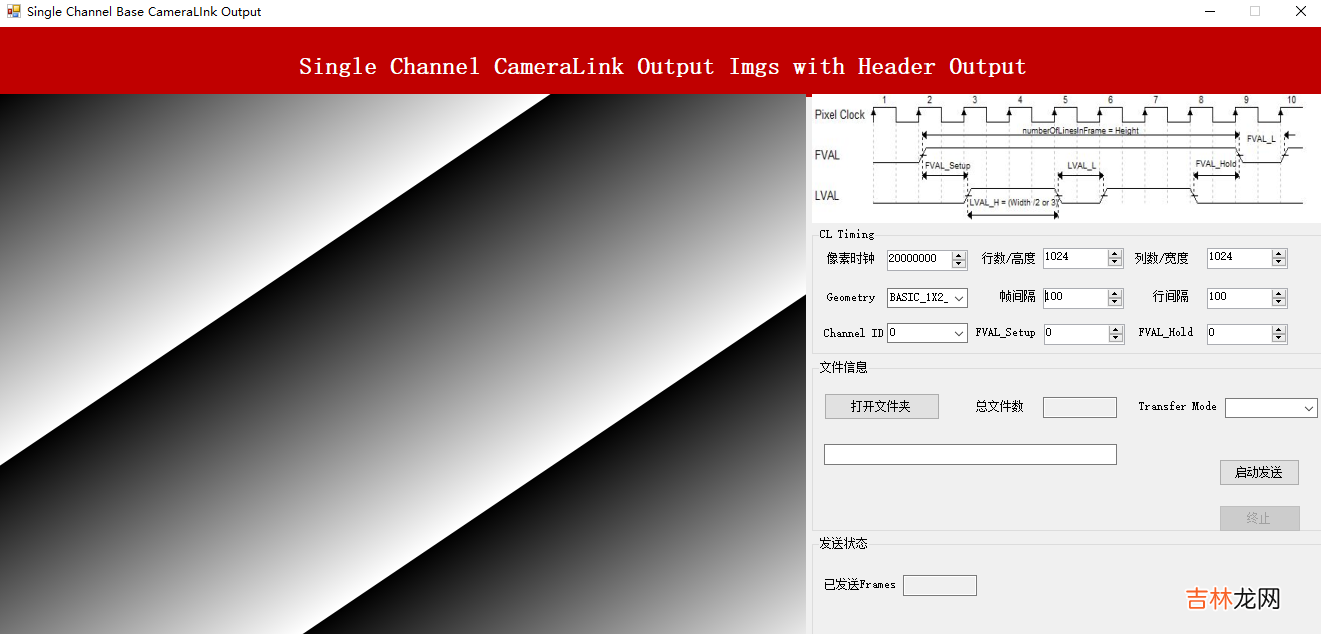

图 6?5 单通道真实图像带冗余数据输出

文章插图
图 6?6 待输出图像及其冗余信息格式
