家用漏电保护开关原理-漏电保护开关接线图

家庭用电安全一直是人类关注的重点，毕竟涉及到人身财产安全，自然不能轻易忽视。那么你对家用漏电保护开关原理了解多少呢？不知道不要紧，十安知识网将在本文给大家重点介绍家用漏电保护开关原理漏电保护开关接线图，希望大家能有所掌握。

文章插图
文章插图
漏电保护开关原理：定义
漏电保护开关就是防止漏电造成安全事关而装置的一种开关。目前漏电保护开关原理分三大类，电流型、电压型和脉冲型。目前被广泛应用的是电流型漏电保护开关。
漏电保护开关原理：组成

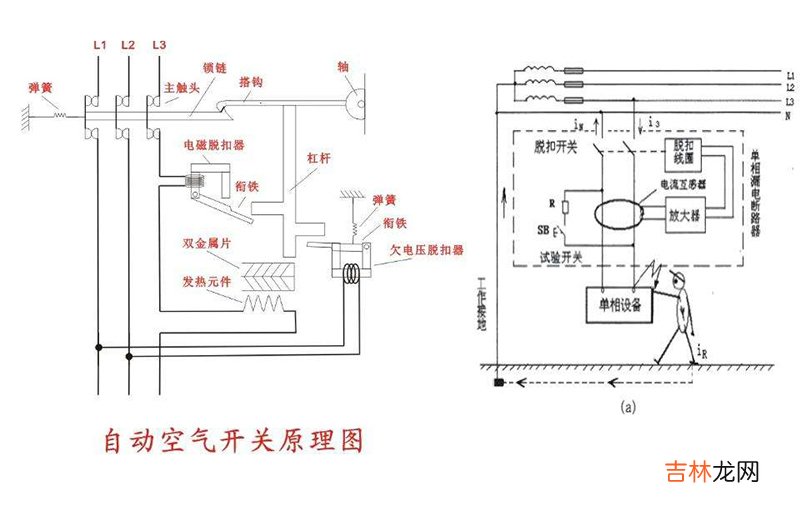

漏电保护开关由脱扣电路、过载保护器装置和漏电触发电路三部分组成，过载保护装置由双金属片构成的热元件ehl、eh2组成；
漏电保护开关原理：动作原理

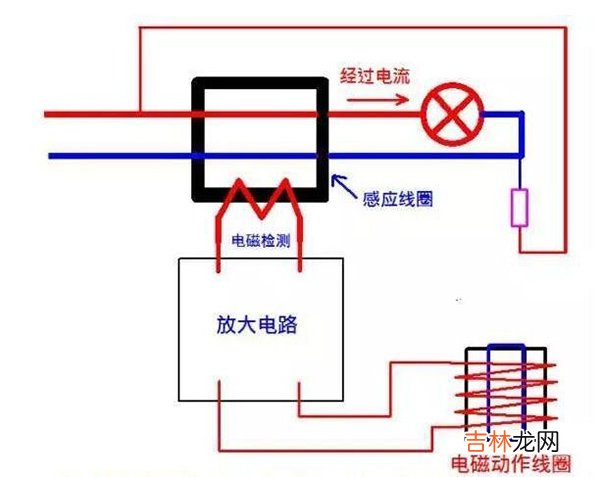

设备外壳发生漏电且有人接触到多晚时候，故障点就会产生一条分流，漏电的电流会经过人体到大地再到工作接地点，电流会返回变压器中心店，但电流并没有经过电流互感器。这种情况导致互感器流入和流出的电流出现不平衡状态，产生的剩余电流在一次线圈后感应到二次线圈，当这个电流值达到漏电保护器限定的动作电流值时，漏电保护器就会自动的开关脱扣，切断所有电影，保护我们的身体安全。

文章插图
文章插图

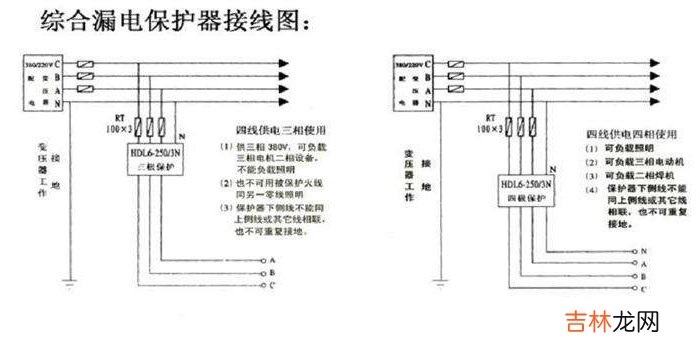

漏电保护开关原理：接线图
漏电保护的正确接线方法系统叫tn，由配电网的低压中性点直接接到地面，电气设备外露的可以到电的本分通过保护线和接地点连接。整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分才是分开的。TN2C系统的整个系统的中心线和保护线是合一的；TN25系统的整个系统的中心线和保护线分开连接；tn2c2s系统的整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分是分开的。
