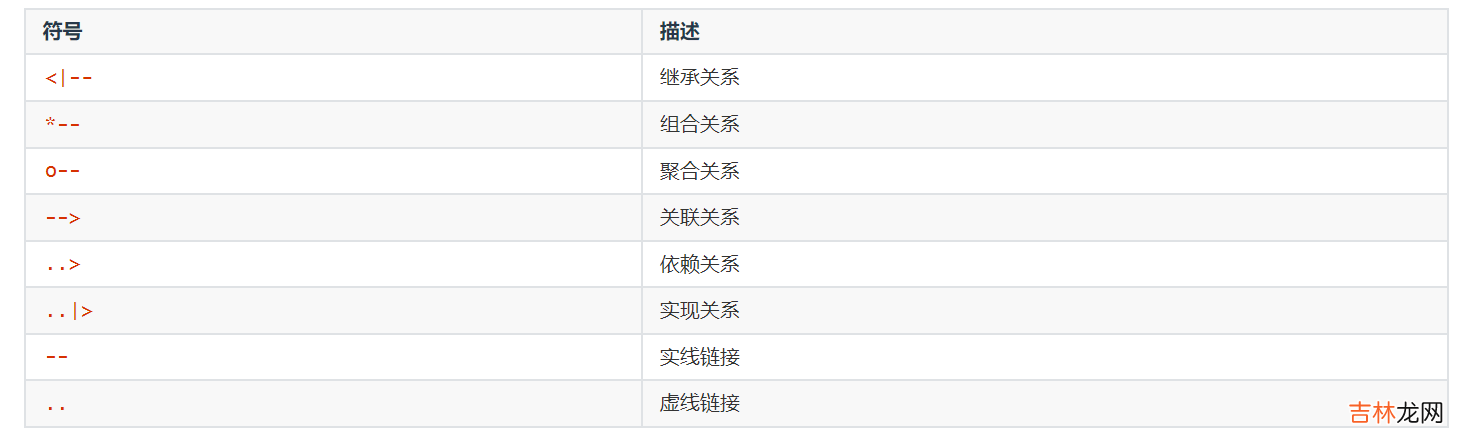

mermaid脚本画图语法：
? *--表示组合，星* 指向的是整体即：菱形指向整体

```mermaidclassDiagramclass Person{}Person *-- Head// 表示的是：Person 组合 Head```效果如下：
classDiagram
class Person{
【UML建模语言、设计原则、设计模式】}
Person *-- Head
1.2.3.1.1.3、聚合public class Person {// 聚合关系private IDCard card;// 对照：组合关系private Head head = new Head();}

```mermaidclassDiagram	class Person{	}	Person o-- IDCard// 这是字母o 不是0 ， 菱形指向整体 即：Person聚合了IDCard```

效果如下：
classDiagram class Person{
}
Person o-- IDCard
1.2.3.1.1.4、关联、依赖、实现

文章插图
1.2.3.2、对象图

定义：表示在某时刻对象和对象之间的关系(由于对象存在生命周期，因此对象图只能在系统某一时间段存在)对象图是类图的实例，几乎使用与类图完全相同的标识。一个对象图可看成一个类图的特殊用例

文章插图
1.2.4、顺序图(时序图 / 序列图)和通信图1.2.4.1、顺序图

定义：用来表达对象间消息传递的顺序
一般来说：顺序图也叫时序图、序列图（这三个在英文中都是Sequence ），但是：严格来说（电子通讯方面），顺序图是顺序图，时序图 / 序列图是时序图 / 序列图（在电子通讯方面，这个实在要对应的话，就对应UML中的时间图Timing Diagram），在电子通讯领域这二者要表达的意思并不一样，但是对于我们编程这一行业来说：直接把顺序图、时序图、序列图等价也没错，叫其中哪一个名字都无所谓

1.2.4.2、顺序图组成

markdown中画时序图语法（本质是使用了mermaid脚本）：https://www.imooc.com/wiki/markdownlesson/markdownsequencediagram.html
mermaid脚本语法：https://mermaid-js.github.io/mermaid/#/sequenceDiagram

名称说明图示参与者也叫角色，表示系统的用户（在系统之外，但与系统直接交互的对象）注：这里的用户并不一定是指人，如：做的是公共API接口，那API的调用者就是用户
