经验总结

  1. 首页 > 生活 > >

钢筋混凝土裂缝的处理方法,混凝土桥梁裂缝的成因与处理方法？( 三 )

小知识生活百科

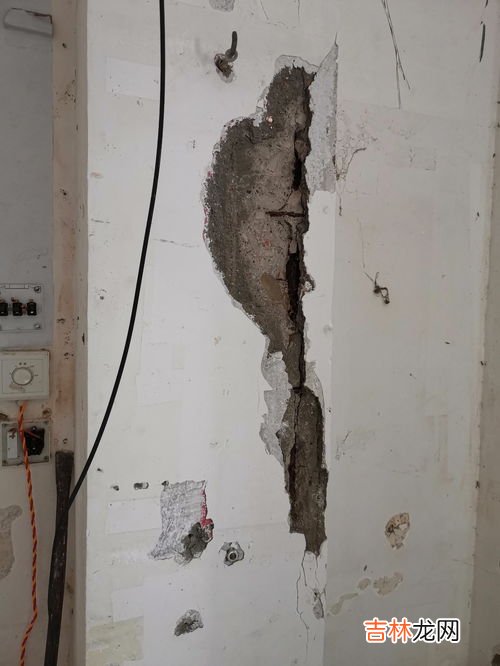

文章插图
文章插图
2、混凝土开裂有哪些处理方法?1、表面处理法：包括表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝 。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏 。
2、填充法用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低 。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理 。
3、灌浆法此法应用范围广 ， 从细微裂缝到大裂缝均可适用，处理效果好 。
利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入砼裂隙 ， 达到闭塞的目的，该方法属传统方法，效果很好 。也可利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想 。
4、结构补强法因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法 。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等 。
混凝土收缩开裂的影响有原材料、浇筑的面积体积、浇筑的气候、养护等多方面的影响，要具体分析 。

钢筋混凝土裂缝的处理方法,混凝土桥梁裂缝的成因与处理方法？

文章插图
文章插图
3、出现混凝土裂缝的原因有哪些,怎么处理比较好呢?混凝土裂缝的预防与处理方法
混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料 。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝 ， 正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性 。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害 。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝 。
混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀 ， 降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全 。很多工程的失事都是由于裂缝的不稳定发展所致 。近代科学研究和大量的混凝土工程实践证明，在混凝土工程中裂缝问题是不可避免的，在一定的范围内也是可以接受的 ， 只是要采取有效的措施将其危害程度控制在一定的范围之内 。钢筋混凝土规范也明确规定：有些结构在所处的不同条件下 ， 允许存在一定宽度的裂缝 。但在施工中应尽量采取有效措施控制裂缝产生 ， 使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避免有害裂缝的出现，从而确保工程质量 。
混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等 。在实际工程中要区别对待，根据实际情况解决问题 。
二、凝土工程中常见裂缝及预防
1.干缩裂缝及预防
干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右 。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的 。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较?。?较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝 。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生 。干缩裂缝多为表面性的平行线状或网状浅细裂缝 ， 宽度多在0.05～0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布 。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等 。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关 。

经验总结扩展阅读


上一篇：切菜的板叫什么,我们切青菜下面垫的那块木板称之为什么？

下一篇：河北加盟小吃车品牌排行榜,我想开店，做个小本生意，最近听说小吃车生意很火，什么牌子的好啊？哪里能加盟？
